模組FPC熱壓手指PITCH值管控
模組FPC除一般常規管控的品質標準，最主要的需管控插拔手指處公差，和熱壓手指的PITCH管控。一般客戶圖紙熱壓手指尺寸與屏上的印刷銀漿尺寸是一樣的，不會考慮FPC的漲縮。

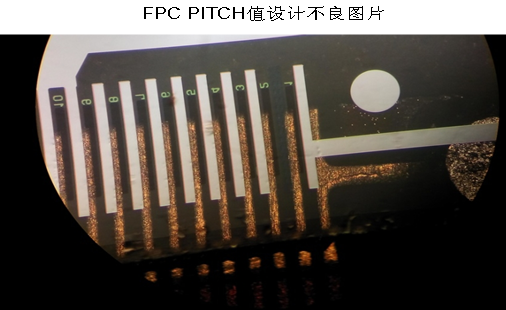

如制作FPC時，按照客戶圖紙制作，則如下圖所示，FPC熱壓手指無法壓屏。因客戶壓屏?xí)rFPC因熱脹冷縮的原理，熱壓手指會向兩邊膨脹，導致無法壓屏。
在制作資料時，需審核客戶圖紙是否標注熱壓手指是否有漲縮。如沒有，則制作菲林時需漲縮熱壓手指。如：手指線寬：0.06MM，手指有289根。PTICH值34.68:公差+0/-0.05，菲林按34.645MM 來控制。過回流焊PITCH值會收縮0.015MM,在客戶端壓屏?xí)U(kuò)展0.04MM，最終手指擴展到34.675MM。

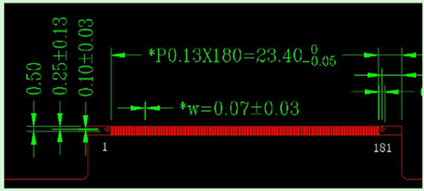

如下圖：細手指公差一般按+0/-0.05MM公差管控。工程設計時按+0.02/-0.03MM來制作。X方向：細手指菲林收縮：23.38/23.4=0.9991
因此模組板工程制作資料時，都需優先于客戶確認客戶是否考慮漲縮。如沒則需按照以上計算方法制作。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
