柔性線路板和剛性線路板的設計區別

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：5980發布日期：2015-06-11 09:02【大中小】

現如今，剛性線路板的大部分設計要素已經被應用在柔性線路板的設計中了。然而，還剛柔性線路板在設計上還存在著一些差異，有另外一些新的要素需要引起我們的注意。

1.導線的載流能力

因為柔性線路板散熱能力差(與剛性線路板相比而言) ，所以必須提供足夠的導線寬度。一些承載大電流的導線彼此面對面或鄰近放置時，考慮到熱量集中的問題，必須給出額外的導線寬度或間距。

2. 形狀

無論何處，在有可能的情況下應首選矩形，因為這樣可以較好的節省基材。在接近邊緣處應該留有足夠的自由邊距，這要根據基材可能的剩余空間而定。

在形狀上，內角看起來應該是圓形的；尖形的內角可能引起板的撕裂。

較小的導線寬度和間距應該盡可能最小化。如果幾何空間允許，排列緊密的細導線應該變?yōu)閷拰Ь€。在鍍通孔或元器件安裝孔處終止的導線應該平滑地過搜到焊盤中。作為一個通用標準，任何從直線到象角或不同線寬的變化，必須盡可能的平滑過渡。尖角會使應力自然集中，引起導線故障。

3. 柔度

作為一個通用標準，彎曲半徑應該設計得盡可能大。使用較薄的層壓板(例如:用50μm 銅箔代替125μm 銅箔)和較寬的導線，可以更好地提高其承受更多循環彎曲的可能性。對于大量的彎曲循環，單面柔性線路板通常顯示了更好的性能。

4. 焊盤

在焊盤的周圍，有一個從柔性材料到剛性材料的變化。這個區域更容易使導體破損。因此，焊盤應避免出現在容易產生彎曲的區域。焊盤的一般形狀應該是像淚滴狀，覆膜必須能遮住焊盤的接合縫。

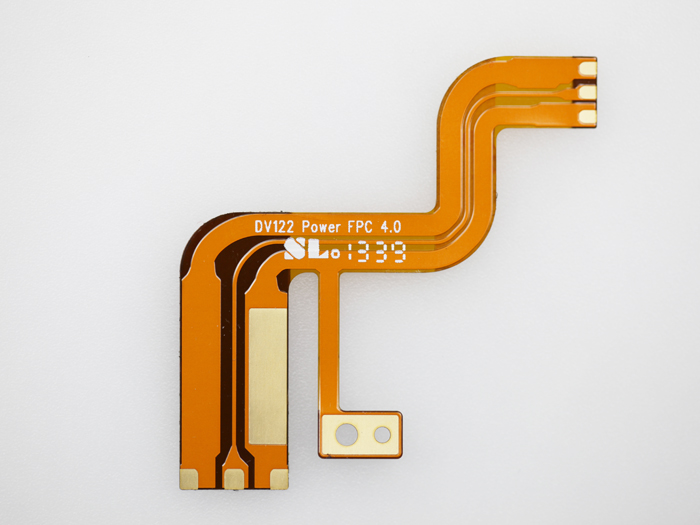

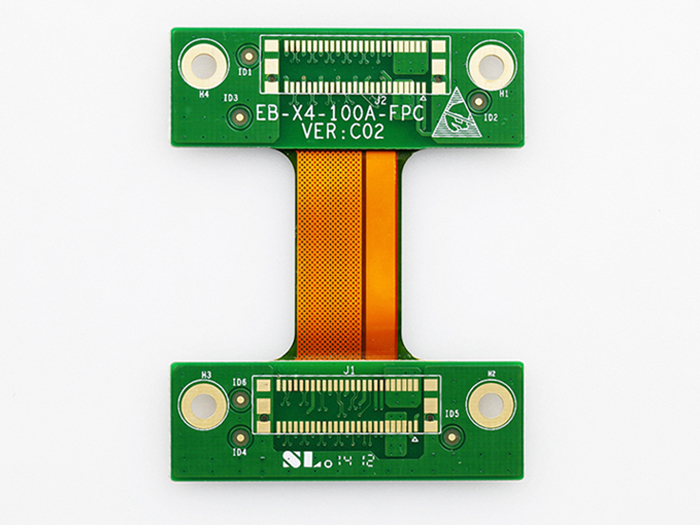

5. 剛性增強板

在小型電子設備(如小型計算器)的批量生產中，結合有膠著剛性層壓增強板的柔性線路板已經變得很受歡迎了，而且其在成本上也更為優化。柔性線路板被裝備在一片有合適槽位的剛性板(例如grade G-10) 上，以方便以后分離。元器件組裝和波峰焊接之后，通過裁切把剛性板分成不同的部分，以便于折疊成想要的形狀。
