黑影工藝--柔性電路板孔金屬化

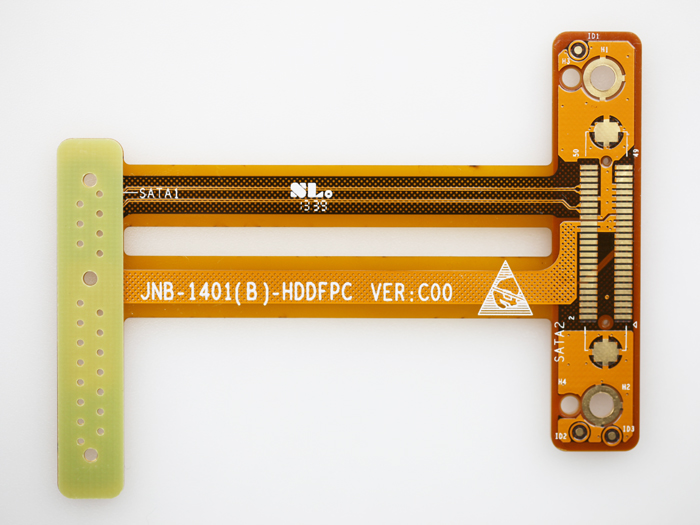

潮流所趨,世界各地環境保護意識日漸強烈,各方人士對于環境污染的來源尤其關注,而于線路板生產過程中,一般傳統沉銅流程都會產生大量污染物并消耗大量洗水。因此直接電鍍法的出現,對于傳統沉銅的缺點都能夠作出極大改善,而其中的黑影制程——柔性電路板孔金屬化便是眾多直接金屬化中一門的代表。
黑影法最主要利用石墨作為導電物體。由于石墨分子結構中,有大量游離電子,因此石墨的導電性能比一般碳黑化為高。而電鍍速度與涂層導電性能是成正比例的,所以涂層導電性能越高,電鍍速度越快。
黑影直接金屬化流程簡單,主要分為五個化學槽:
(1)清潔/整孔槽
(2)黑影槽
(3)定影槽
(4)微蝕槽
(5)抗氧化槽
其中抗氧化槽更是選擇性的,需視乎生產板放置時間而決定需要與否。
黑影法分別擁有水平式及垂直式生產方式,但是由于垂直生產方式生產時間較長,不及水平式生產簡單,所以推薦黑影水平輸送生產方式,以取代現時傳統沉銅流程。
黑影流程化學劑種類
(1)清潔/整孔劑:清潔/整孔劑是一種微堿性的液體,主要功用是用來清潔孔壁表面以及作為一種整孔劑調節玻璃纖維及環氧樹脂的表面適合導電膠體擁有足夠吸附力。
(2)黑影劑:黑影劑是一種微堿性液體,成份含有獨特的添加劑及導電膠狀物質,使孔壁上形成導電層。
(3)定影劑:除去孔壁上多余的黑影劑,使黑影導電層更能平均分布于孔壁上。
(4)微蝕劑:微蝕劑的主要成份是過硫酸鈉和硫酸。微蝕劑的主要作用是透過側蝕作用,除去銅面上的黑影。由于樹脂及玻璃纖維是惰性的,所以微蝕劑不能夠除去板料上的黑影。
(5)防氧化劑:防氧化劑是微酸的液體,用途為保護銅面,使它不致容易氧化
黑影流程:放板—清潔/整孔劑—水洗—黑影劑—定影劑—水洗—干燥—檢查—微蝕劑—水洗—防氧化劑—水洗—干燥—收板
那么此工藝與黑孔工藝對比在孔的可靠性上有多大差異?作為石墨做導電介質其顆粒性要比黑孔工藝的碳大十倍以上,對于柔性電路板,其過孔的特殊性是與PCB不同的。
黑影工藝與黑孔工藝在工藝上其中三個個不同的地方是:1)黑孔工藝要過兩次,黑影工藝一次即可;2)黑影工藝有專利的定影劑;3)黑影工藝使用石墨作導電物質,而黑孔工藝使用碳黑;
由于以上的不同,所以可以考慮:1)為什么要過兩次黑孔工藝,而非一次?早期黑孔工藝也是采用一次,后來改為兩次。 2)黑影工藝采用定影劑來控制沉積在孔壁上的石墨厚度,而黑孔工藝是采用風刀來控制沉積在孔壁上的碳的厚度,兩者的優劣不辨自明; 3)碳黑和石墨的導電度差異是顯而易見的;
當沉積在孔壁上的碳黑厚度太厚時,就會帶來孔壁分離的問題,導致孔壁的信賴度有問題,特別是做多層板時,問題更甚。
碳的結晶體結構為SP³,石墨的結晶體結構為SP²,所以石墨存在更多的游離p電子,自然導電度也就更優。
當然,在粒子尺寸方面確實黑影工藝比黑孔工藝要大,黑孔工藝為50~100 nm,黑影工藝為0.6um,但石墨為片狀結晶,0.6um為其寬度尺寸,其厚度為寬度的1/15即0.04um;所以在孔壁的覆蓋方面黑影工藝能達到很好的覆蓋效果。另外,黑孔工藝為溶液,黑影工藝 COLLOID為膠體,后者對銅離子污染容忍度較大,前者對銅離子及其它正電離子的污染較敏感,這樣黑孔工藝的粒子尺寸就容易超出100nm,這時工藝就難以控制。
