柔性電路板產品的幾種包裝方式

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：6842發布日期：2015-07-15 08:58【大中小】

由于柔性電路板特別容易損傷，因此生產和包裝時必須格外小心，現將柔性電路板產品幾種常用的包裝方式稍作總結如下：

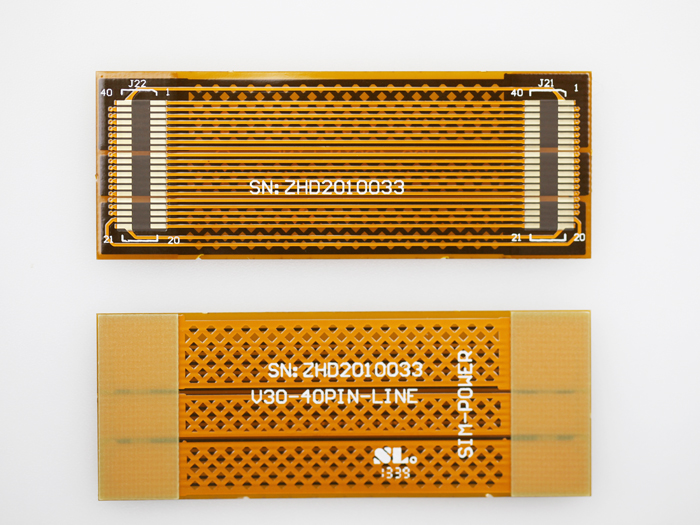

柔性電路板

第一種方式：塑膠袋包裝，又稱柔韌袋包裝
適用產品：面積較大，外形簡單且無SMT要求的單面板
作業方式：將點好數的產品裝入小塑膠袋內，加入干燥劑，用手擠出空氣后封口。貼好合格標簽（包含料號、數量、客戶名稱，日期等）裝箱入庫。

第二種方式：氣泡膜包裝
適用產品：須過SMT且單片出貨的雙面板
作業方式：首先對產品做烘烤處理（160℃ 2HR），目的是防止客戶SMT時出現爆板。冷卻后將點好數的產品排列整齊放入小氣泡膜袋內，用封口機封緊。取一個大氣泡膜袋，底層放入一個FR2隔板，把包裝好的小袋整齊排列在內，放入干燥劑用封口機封緊，貼上合格標簽裝箱入庫。

第三種方式：真空包裝
適用產品：須過SMT且連片出貨的雙面板，或者連片出貨的屏蔽板。

作業方式：板與板之間用棉紙隔開，上、下層放FR2隔板，用橡皮筋扎緊固定。疊好的產品做烘烤處理（160℃ 2HR），屏蔽板可不做烘烤。烘烤后放入干燥劑，用真空包裝機封好。

第四種方式：PET膜包裝
適用產品：鏤空板等。
作業方式：將產品整齊排列在有粘性PEI雙層包裝膜上，粘滿后粘上另一面PET，用手壓平。包好一疊后上、下層放FR2隔板固定。用大膠袋裝好，封口機封口，粘貼合格標簽裝箱入庫。。

第五種方式：吸塑盤包裝。
適用產品：已SMT好元件的單PCS產品

作業方式：將產品逐一放入吸塑盤中，放滿的盤交互疊加（設計時要加方向防呆標志，以免疊加時壓傷產品），裝箱入庫。吸塑盤可類似啤酒箱子一樣回收循環使用。

第六種方式：

適用產品：用于小尺寸的產品。
作業方式：柔性電路板在沖切外形之前，先將其貼在涂布有弱膠黏劑的聚酯托片上，再用刀模進行半切外形加工(嵌入式?jīng)_切)，就這樣原封不動交給用戶，用戶可以把柔性電路板取下來組裝，也可以先進行組裝，組裝結束后再從聚酯托膜上取下來。這無論對柔性電路板廠還是對用戶都可以大幅度提高工序效率。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
