柔性線路板廠雙面FPC制造工藝：蝕刻、抗蝕劑的剝離

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：5557發布日期：2015-07-24 11:06【大中小】

柔性線路板廠許多工序的條件都是為了柔性線路板的蝕刻所準備的，但柔性線路板蝕刻自身的工藝條件也是很重要的。

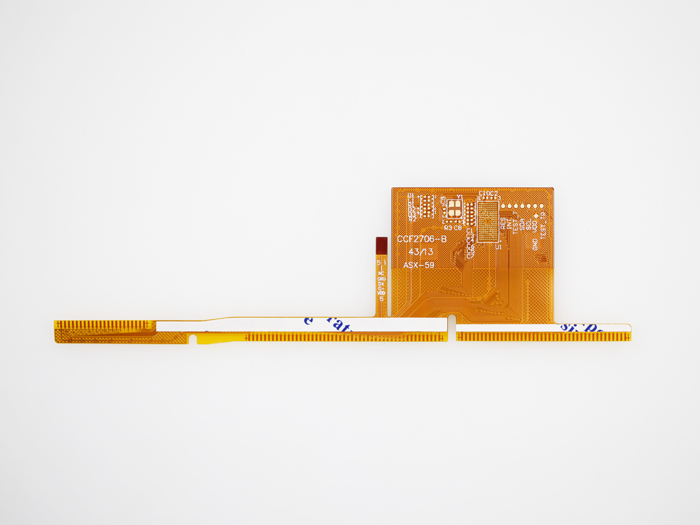

柔性線路板廠

蝕刻機和顯影機有某些類似，但蝕刻機后面都附有抗蝕劑剝離裝置。蝕刻和前面所講的濕式處理工序不完全相同，在蝕刻過程中柔性線路板的機械強度會發生較大變化，這是因為大部分銅箔被蝕刻掉，所以更加柔軟，因此在設計用于柔性線路板的蝕刻機時，對此要特別注意?？煽康?a href="http://www.muadpd.com">柔性線路板制造用流水線，指的是經過蝕刻的柔性線路板在沒有導向牽引板的條件下，也必須能夠順利地進行傳送。

考慮精密圖形的蝕刻時既要注意蝕刻裝置和其他工藝條件，也應按照蝕刻系數對原圖進行補償修正。就是所有的工藝條件都一樣，線路密度大的部位和線路密度小的部位的蝕刻系數也是不同的。線路間距小的部位和線路間距大的部位相比，新舊蝕刻液交換不良，所以蝕刻速度慢。設計寬度相同的線路，如果在同一塊制板中所處的線路密度不同，蝕刻時就有可能出現高密度區的導線還未蝕刻分開，而低密度區的電路可能因為側蝕，造成導線變細甚至斷線，這種情況要想完全依靠蝕刻設備和蝕刻工藝條件解決是有難度的。為了解決這一問題，事先可對每種線路密度進行試驗求出蝕刻系數，在制作原圖時進行補償修正，對于密度差別大的精密線路還要進行實際蝕刻加工后根據蝕刻情況進行修正，有時需要經過2～3次的修正。雖然很瑣碎，但對保證高密度線路的蝕刻精度、穩定工藝是十分重要的。從提高材料利用率角度考慮，在制板與圖形之間的寬度越小越好，但要穩定傳送，在制版的邊緣寬度要盡可能寬一些，拼版之間的間隔也最好大一點。

從上面可知影響線路蝕刻性的因素很多。任何項目都不是單獨的而是相互協同、關系復雜的過程，要進行高精密度的精密線路蝕刻加工并獲得滿意的效果，就要在日常的生產過程中不斷積累這些因素影響蝕刻的數據。
