柔性線路板帶您近距離感受智能設備背后的傳感技術和連接技術

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：6694發布日期：2015-12-05 12:13【大中小】

在上周舉行的高交會上，有元器件廠商展示了其由柔性線路板組成的傳感器以及無線模塊上的產品，雖然這些產品大多沒有應用到市面上的智能設備，但基本上都可以代表傳感器技術和無線連接技術的趨勢了。話不多說，一起來看看這些前沿科技吧。

薄膜溫度傳感器

柔性線路板

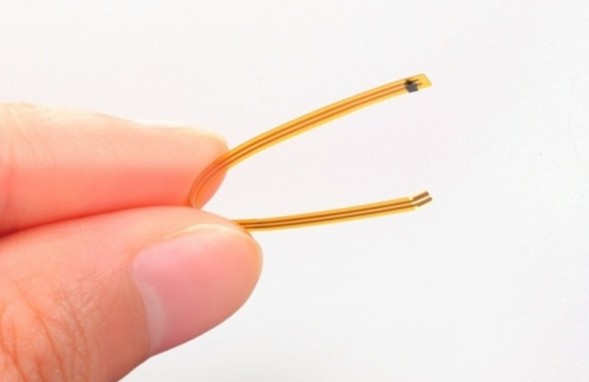

這個傳感器由一個NTC熱敏電阻和一條厚度大約100μm的FPC（柔性線路板）組成，長度可以在10~70mm之間定制，厚度可以做到0.55mm。器件的核心依舊是熱敏電阻，但和其它產品不同的是其把NTC做在柔性襯底上，可以在狹窄的空間里完成布線。

據介紹，這種薄膜溫度傳感器與普通的金屬導線型材質的溫度傳感器相比，測溫精度和靈敏度會更好（即熱響應時間），可應用于可穿戴設備或手機，例如檢測皮膚溫度，或者是檢測移動設備的機身溫度。

另外需要注意的是，如果需要測試用戶的皮膚溫度，需要一種薄膜溫度傳感器與皮膚接觸面的材質，如鋁板或者不銹鋼。

這款產品去年10月開始量產，已經有不少可穿戴設備公司采用了這款傳感器，不過具體產品出來還要再等等。

MEMS氣壓傳感器

氣壓傳感器監測的數據和溫度關聯很大。

在普通環境下，一般傳感器測試的數值并不會有太大的差別，但是一旦溫度有變化，測試的數據就不一定準確了。采用MEMS技術的話，則可以通過改變壓力面填充氣體壓力，可將溫度系數調整至0，溫度漂移的問題也迎刃而解了，所以測出來的氣壓值也相對準確些。

柔性線路板

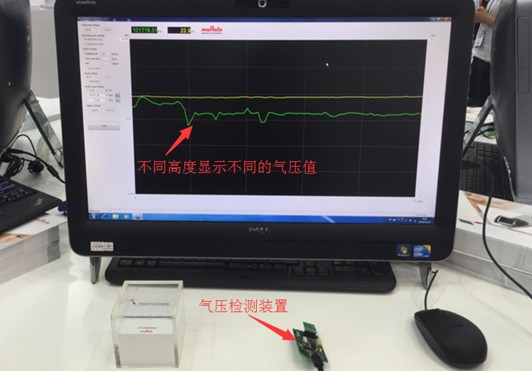

如圖所展示的不同高度下氣壓傳感器獲取的數據，例如，抬高或放低氣壓感應裝置，氣壓的變化情況都會隨之展示在屏幕上。

據介紹，該產品可以通過測量的氣壓值變化換算出海拔高度再結合GPS導航就能實現精準定位、室內導航等功能，或者是對所測得的氣壓值進行分析收集氣象數據；另外還可以結合其它類型的傳感器，根據氣壓值的變化來判斷穿戴者的運動模式（平地移動還是攀登運動等），進而通過特定的算法來計算出消耗的卡路里，屬于運動型可穿戴設備的應用場景。

最典型的例子就是大疆無人機了，它們采用的是華普微電子的MEMS氣壓傳感器方案。采用的也是PCB廠家的線路板產品哦。

紅外轉發器（IR Adapter）

上面兩款傳感器都適用于可穿戴設備，再來看看應用在智能家居的“萬能”無線信號轉換器。

柔性線路板
