3D打印比商店更便宜的柔性電路板

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：7522發布日期：2015-12-07 10:12【大中小】

在最近幾年3D打印已經使得電路板的制造更容易和更便宜。然而，目前的柔性電路板仍然非常昂貴。但是，所有這一切可能會發生變化。最近有人發布了如何3D打印電路板，幾乎任何類型的FDM 3D打印機都可以打印出方便、實惠的電路板。

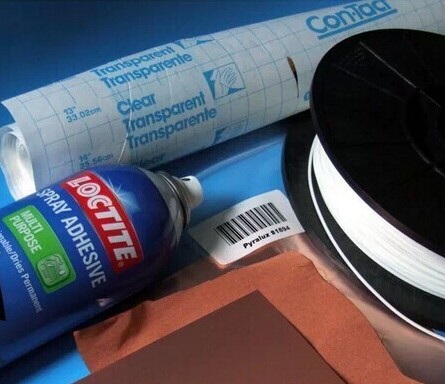

具體是如何做的呢？柔性電路板廠為您解惑，Ninjaflex熱塑性彈性體（TPE）絲，一個FDM 3D打印機絲，它有一個有趣的特性：它附著于銅。而我們通常使用的聚乳酸，尼龍和ABS長絲它不沾銅，打印后可能會腐蝕電路板上的圖案”。但是，這TPE材料，可以安全地打印在銅基板上，非常適合在在自己家里用3D打印機制作電路板。

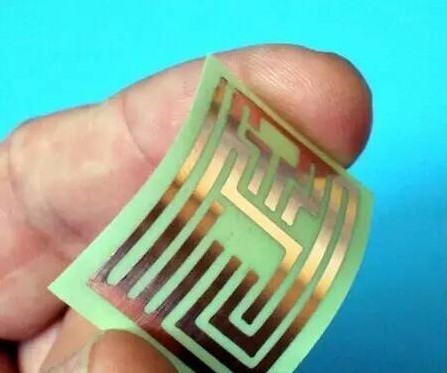

柔性電路板

首先，很明顯，是設計。依靠流行免費的123D設計，它被拉伸，然后擠出到0.011的厚度。重要的是，他還加入到了間隔圖案的一面，它是擠壓頭首先到達。”當它被3D打印時首先在隔離條的基板上并然后跳轉到電路板材料上，再開始打印合適的高度，以容納電路板材料的厚度。同時打印Ninjaflex長絲，您將需要微調一直您的3D打印機，這可能取決于你的打印機，但你可以需要一個加熱床。

研究者使用的MakerBot Replicator X2 3D打印機，這需要擠出頭更新為舊模式。至于其他的打印機，他建議如下：“如果你有一個不同的3D打印機，你應該看看Thingiverse對于使用彈簧和滾子軸承，將適合您的打印機的驅動器模塊。應該有一個非常小的間隙（橙色箭頭）的軸承和傳動齒輪下方并在它進入擠壓機的熱端的孔。Ninjaflex就像是濕面條和差距過大但是，有一點是適用于所有類型的FDM 3D打印機，這種材料：確保你的加熱床是水平的！“有一個非常小的誤差幅度可能會讓你打印薄涂層的銅發生偏差。而關閉并擠出機將發生阻塞，所以你的加熱床必須非常平整。”

打印電路圖案，然后檢查，以了解其粘在銅電路板。如果沒有在涂片位置或是不太密，你將不得不調整123D設計的STL文件和加厚模型吧。

如果所有的事情按計劃進行，你現在就會有一個打印的電路板。只是從您的打印床上取下，去除殘膠（膠帶效果很好），比普通PCB板會快很多。

總而言之，這是一個很簡單的過程，絕對比商店買的柔性電路板更便宜，試試看吧！但是如果您是一個需要大量的柔性電路板產品來完成您自己產品的企業或者工廠，建議您還是找專業的大批量柔性電路板廠家——深聯電路。專注柔性電路板制造13年！
