電池軟硬結合板特點結構詳細介紹

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：8688發布日期：2016-04-20 09:13【大中小】

電池軟硬結合板的特點是輕薄短小,因此在使用過程中容易產生打、折、傷痕等;機械強度小，易龜裂。貼合補強材料的目的是為了加強fpc軟硬結合板的機械強度,方便表面裝零件等,補強膠片類型多種,根據制品使用要求不同而定,主要有PET,PI,背膠,金屬或樹脂補強板等等。

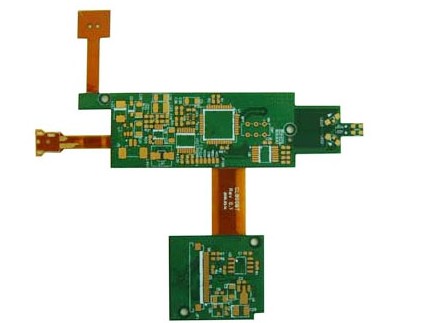

電池軟硬結合板

一、電池軟硬結合板的結構

按照層數劃分，分為單層板、雙層板、多層板等。單層板的結構是最簡單的柔性線路板。通?；?透明膠+銅箔，或者保護膜+透明膠。首先，銅箔要進行刻蝕等工藝處理來得到需要的電路，保護膜要進行鉆孔以露出相應的焊盤。清洗之后再用滾壓法把兩者結合起來。然后再在露出的焊盤部分電鍍金或錫等進行保護。這樣，大板就做好了。一般還要沖壓成相應形狀的小電路板。也有不用保護膜而直接在銅箔上印阻焊層的，這樣成本會低一些，但電路板的機械強度會變差。除非強度要求不高但價格需要盡量低的場合，最好是應用貼保護膜的方法。

雙層板的結構是當電路的線路太復雜、單層板無法布線或需要銅箔以進行接地屏蔽時，就需要選用雙層板甚至多層板。多層板與單層板最典型的差異是增加了過孔結構以便連結各層銅箔。一般基材+透明膠+銅箔的第一個加工工藝就是制作過孔。先在基材和銅箔上鉆孔，清洗之后鍍上一定厚度的銅，過孔就做好了。之后的制作工藝和單層板幾乎一樣。

二、生產使用設備介紹

-冷藏柜:存放需冷藏之補強膠片

-預貼機(C/F貼合機):貼合熱壓性補強膠片

-手動貼合治具:貼合冷壓性補強膠片

-真空機:對熱壓性補強貼合完成品進行壓合

-80噸快壓機:對PI類較薄的熱壓性補強貼合完成品進行壓合

-冷壓機:對冷壓性補強進行壓合

-烘箱:烘烤熱壓性補強壓合完成品

三、fpc軟硬結合板的特點

fpc軟硬結合板可自由彎曲、折疊、卷繞，可在三維空間隨意移動及伸縮。

fpc軟硬結合板散熱性能好，可利用F-PC縮小體積。

fpc軟硬結合板可以實現輕量化、小型化、薄型化，從而達到元件裝置和導線連接一體化。
