FPC廠之軟板與硬板的特性差異

文章來源：高密度印刷電路板技術作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：7433發布日期：2016-05-28 10:53【大中小】

其實軟板不僅是可以撓曲的電路板，同時它也是達成立體線路結構的重要設計方式，這種結構搭配其他電子產品設計，可以構建出各式各樣不同的應用。因此從這點看來，軟板與硬板是非常不同的。下面FPC廠將和你來一起解析一下軟板與硬板之間的特性差異。

對于硬板而言，除非以灌模膠的方式將線路作出立體的形式，否則電路板在一般狀況下都是平面式的。因此要充分利用立體空間，軟板就是一個良好的解決方案。以硬板而言，目前常見的空間延伸方案就是利用插槽加上介面卡，但是軟板只要以轉接設計就可以作出類似結構，且在方向性設計也較有彈性。利用一片連結軟板，可以將兩片硬板連結成一組平行線路系統，也可以轉折成任何角度來適應不同的產品外型設計。

軟板當然可以采用端子連結方式進行線路連結，但也可以采用軟硬板避開這些連結機構，一片單一軟板可以利用布局方式配置很多的硬板并將之連結。這種做法少了連接器及端子干擾，可以提升信號品質及產品信賴度。圖3-10所示為多片硬板與軟板架構出來的軟硬板。

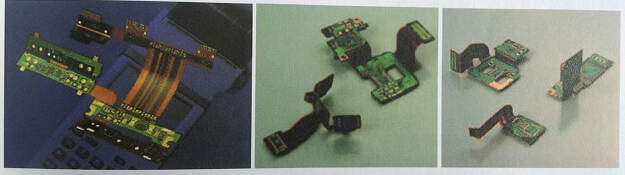

圖3-10典型多片軟硬板架構

軟板因?yàn)椴牧咸匦远梢宰龀鲎畋〉碾娐钒?，而薄型化正是目前電子業重要的訴求之一。因?yàn)檐洶迨怯帽∧げ牧线M(jìn)行電路制作，因此也是未來電子產業中薄型設計的重要素材。由于塑膠材料傳熱性十分差，因此越薄的塑膠基材對熱散失就越有利。一般軟板厚度與硬板差距都在數十倍以上，因此散熱速率也就有數十倍差距。軟板有這樣特色，因此這類高瓦數零件軟板組裝產品，很多都會貼附金屬板用以提高散熱效果。

對軟板而言，重要特色之一是當焊點距離接近而熱應力較大時，可以因?yàn)檐洶鍙椥蕴刭|(zhì)而降低接點間應力破壞。這種優點尤其對一些表面貼裝無引腳零件特別有幫助，因?yàn)榻狱c(diǎn)彈性小容易發生熱應力斷裂，但是經過軟板組裝可以吸收其熱應力，這種問題就會降低許多。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
