軟板薄膜開關是無所不在的產品，任何簡便的電子產品操作溝通介面都可能會看到它的蹤影。也因為它們普遍，薄膜開關在軟板領域看不太到它的身影也不太受到注意。因為開關是點子互連的基本元素，還是值得去深入了解。

基本上一個薄膜開關就是用薄膜制作的電性切換裝置，它們是典型低能量且最大電流率約為十分之一安培以下的產品。這種元件線路時常被檢討，因為它們時常用來提供大量不同輸入功能的連接?；蛟S薄膜開關最普遍的應用是鍵盤，但并不是所有鍵盤都以軟板材料制作。最普遍的布局是陣列類型（行與列），而點間普遍以線路連接。其它結構可能依據使用者需要而定，如：整合電子線路（包含被動元件如：電阻）與襯墊圖形來進行元件貼裝。

薄膜開關使用的導體材料隨應用而變，銅與高分子厚膜（PTF）油墨是最普遍的選擇。成本時常是制作選擇的關鍵因子。因為這個原因，多數薄膜開關采用絲網印刷含有金屬填充的油墨，來制作PTF線路。比較低的導電鍍是印刷油墨應用的限制，但是它們一般狀況下并不會承載電流，而只是設計用來輸送一個簡單的訊號脈動。當需要焊接元件或者需要比較高導電鍍時，可能會采用銅皮來制作產品，不過導電黏著劑被證實在多數應用中都是可接受接觸設計、開關動作與操作條件等許多部分。

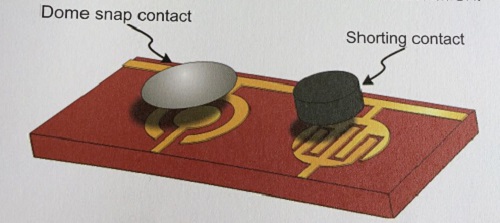

或許薄膜開關中最為大家熟悉的元素是許多成對的連接線路，這種結構一般是使用石墨制作在線路上作為接觸面的最終處理。這種狀況下，線路是被簡單的塞入ZIF型的連接器。典型的薄膜開關按鍵位置即結構，如圖8-32所示。粗略檢討薄膜開關并沒有所謂的完整性存在，只嘗試簡介這個技術順便提供訊息讓讀者了解這個重要的軟板技術應用。
