硬質電路板與軟板制造的比較之尺寸穩定度比較

文章來源：作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：5755發布日期：2016-08-20 10:46【大中小】

尺寸穩定度或者說是材料不穩定度，會影響整個fpc軟板制程良率。IPC的尺寸穩定度測試，包含沿著基材兩軸方向的長度測量，之后蝕刻掉所有的銅皮并再次測量其尺寸改變，變化量就是測量尺寸穩定度的指標。

Fpc軟板材料時常在銅蝕刻后縮小，典型值為0.1%或1000ppm的水，這看起來似乎是小改變，但是在這個穩定度下從10-in底片距離上蝕刻出來的線路長度會變成9.99in，如果要制作一條18-in的線路，則實際的長度會變成17.982in，經過更多的制程就會有更多的變化加入。

各種制程中的熱暴露都可能會讓材料產生尺寸變化，因?yàn)榻殡娰|(zhì)會變軟與承受額外應力。電路板材料的強化纖維是尺寸穩定性基礎，它可以保護材料降低這方面的影響。Fpc軟板經過多次熱制程，其所引起的縮小或扭曲（定義為：不均或不預期的移動）來源為：覆蓋膜與多層壓合、電漿制程、烤箱烘烤循環等制程，這些制程處理被用來產生材料聚合、記號制作、排除殘留濕氣、準備進行焊接等。

但是整體長度損失并不是fpc軟板制程最嚴重的尺寸穩定度問題，軟板制造設計總是會進行長度補償，以應對公差與多次組裝可能產生的收縮變化，而軟板尺寸不穩定主要沖擊來自工具系統與全板對位問題。硬質電路板是以整板進行生產，24*36in也并非少見，這是為了要達到最大生產效率與最少人工成本。Fpc軟板就沒有辦法用這樣大的板面尺寸生產，這主要是因?yàn)槎嘟M工具并列與材料不穩定性無法讓工具進行對齊所致。

一般普遍的軟板整板最大尺寸是18*24in，在這種全板尺寸下工具孔到線路的距離最大可以保持在9in以內。假設有0.1%的縮小，則9-in的尺寸會成為8-991-in，偏移量為0.009in。因?yàn)閷?duì)齊孔到襯墊的普遍公差大約是0.015in，而與插梢則會有額外的0.02in公差，這些都明顯的降低了fpc軟板材料的操控性，且會沖擊到精確度與良率。

對尺寸不穩定度的補償順序包括：

1.降低全板與工具的距離尺寸

2.依據期待縮小的量，在比例（放大）的調整底片

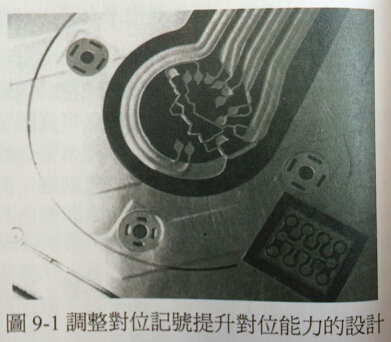

3.使用蝕刻后的記號與自動對位方案（參考圖9-1）

4.群體對位（多個資料）

5.盡可能留下在線路間的銅

前述方法中1、3、4可以改善工具對齊能力，但是會增加制造成本改善價值比較低。底片因子調整是有效的，但是對于現有的技術而言無法應對材料縮小的差異。

材料收縮是來自于基材應力使然，例如：介電質膜與薄膜于180℃以下被貼附在一起，之后在20℃下進行縮小量的測量（與工具對齊），其間的溫度差異是160℃。如果此膜的膨脹系數為30ppm，而銅的CTE是17ppm，理論的總縮小量是2080ppm或者說是約0.2%。

依據這些數據，在生產的過程中選擇的膜會持續保持同種CTE，這樣在壓合條件不變的狀況下也會產生一致的殘留應力，此時基材應該會持續呈現0.2%的縮小量，這種狀況可以利用加大底片方式來規避，這對于電腦輔助設計/制造的系統而言相當簡單。

材料縮小量與線路設計殘銅量有關，同時在不同軸向所呈現的狀況也會非常不同。多樣因子讓底片補償變得復雜，最佳方式是在兩個軸向進行大約0.1%的補償并進行蝕刻測試，如果必要可以進行多片的再測量并重新調整。不過搭配的底片漲縮因子是一個統計問題，可能需要許多測量來決定最佳因子，以補償?shù)灼c材料平均移動的問題。

設計者應該要關注底片與線路尺寸間沖突升高的問題，這是所有fpc軟板廠普遍面對的問題，必須長期建構設計數據資料進行解決與妥協，這包括：底片、對位能力、位置精度等等。
