柔性線路板介紹及其種類

文章來源：作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：5456發布日期：2017-01-07 10:06【大中小】

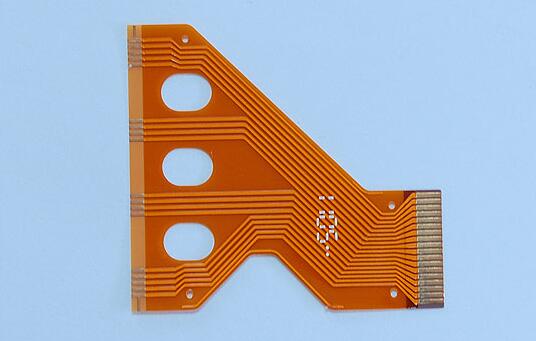

柔性線路板我們又稱它為“軟板”，是用柔性的絕緣基材作為材料制成的印刷電路。柔性線路能夠提供優良的電性能，對于更小型和更高密度的電子產品會更需要它，也更符合這些小型高密度的電子產品的安裝的設計需要，同時也還可助于減少組裝工序和增強產品的可靠性。柔性電路板是滿足電子產品小型化和移動要求的惟一的一個解決方法。它可以自由彎曲和卷繞以及折疊，還可以承受數百萬次的動態彎曲但是卻不會損壞導線，可依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化;柔性電路板可大大縮小電子產品的體積和重量，適用電子產品向高密度、小型化、高可靠方向發展的需要。

柔性線路板有哪些種類?

1、單面柔性線路板是成本最低，當對電性能要求不高的印制板。在單面布線時，應當選用單面柔性板。其具有一層化學蝕刻出的導電圖形，在柔性絕緣基材面上的導電圖形層為壓延銅箔。絕緣基材可以是聚酰亞胺，聚對苯二甲酸乙二醇酯，芳酰胺纖維酯和聚氯乙烯。

2、雙面柔性線路板是在絕緣基膜的兩面各有一層蝕刻制成的導電圖形。金屬化孔將絕緣材料兩面的圖形連接形成導電通路，以滿足撓曲性的設計和使用功能。而覆蓋膜可以保護單、雙面導線并指示元件安放的位置。

3、多層柔性線路板是將3層或更多層的單面或雙面柔性電路層壓在一起，通過鉆孑L、電鍍形成金屬化孔，在不同層間形成導電通路。這樣，不需采用復雜的焊接工藝。多層電路在更高可靠性，更好的熱傳導性和更方便的裝配性能方面具有巨大的功能差異。在設計布局時，應當考慮到裝配尺寸、層數與撓性的相互影響。

4、傳統的剛?cè)嵝跃€路板是由剛性和柔性基板有選擇地層壓在一起組成的。結構緊密，以金屬化孑L形成導電連接。如果一個印制板正、反面都有元件，剛?cè)嵝园迨且环N很好的選擇。但如果所有的元件都在一面的話，選用雙面柔性板，并在其背面層壓上一層FR4增強材料，會更經濟。

如果您對柔性線路板不了解的話，相信您從文章開頭看到這里應該對它已經不再不熟悉了，而是有了一個基本的了解。對于它的一些特點還有每種不同的柔性電路板各自的一些特點也是非常熟悉了。今后在需要用到是也可根據他們的特點來選擇使用何種柔性板。
