FPC軟板的補強板與強化處理

文章來源：作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：10833發布日期：2016-07-25 12:18【大中小】

補強或強化處理一般被用在支撐FPC軟板的元件區域，這加上去的材料可以依據設計需要而有多元選擇。選擇材料主要是依據尋求的特性目的而定（低重量、最佳散熱、最低成本、最佳彈性品質等）。材料的參考資料如表8-5所示，都已經有成功采用的強化FPC軟板案例。

除表中材料，如果設計許可構裝或外殼上的材料也可以被用來進行補強。除了簡單元件支撐，這個技術也可用來進行散熱。不過這種優勢，如果面對需要進行重工與修補，有可能會因?yàn)橐瞥鼺PC軟板而損傷線路。

一、補強的特別處理

特殊設計可以讓補強不只發揮元件支撐的功能，例如：雖然主要目的是支撐元件，補強還可以被設計成輔助組裝器件，讓FPC軟板類似被組裝成實質的硬板。

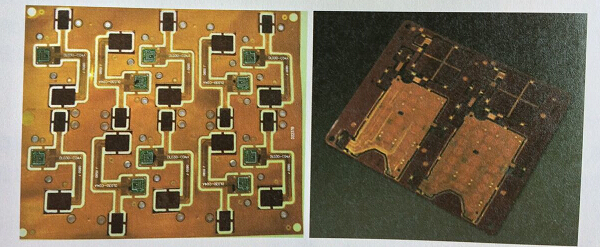

補強板的切形是以CNC基材切形設備處理，過程中保留特定位置連接，以便后續的移除作業。這種結構可以讓補強很容易的在組裝后進行折斷處理，如圖8-20所示。

圖8-20群體組裝或大量應該補強板在整片結構，提升了FPC軟板補強應用與后續元件組裝。當FPC軟板與補強板貼在一起，產出軟板可以類似硬板一樣續流程。

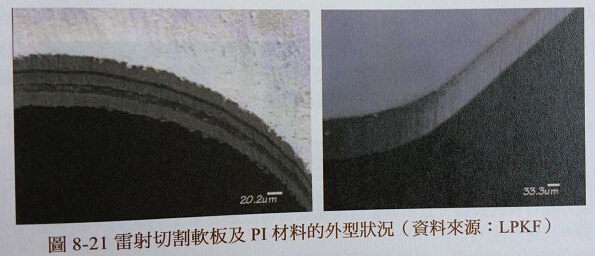

雖然切形機被廣泛用在軟板制造，雷射與水刀切割機也是另類的潛在制造選擇，可以用來準備或預切補強材料。某些高低差的FPC軟板結構，可以因?yàn)檫@種不需要壓制切割的技術而變得簡單，同時也因?yàn)椴恍枰谱鳑_壓工具而受惠，典型范例如圖8-21所示。

二、補強板機械加工

補強板回到網狀沖壓需要特別的沖壓工具，片上的硬質材料被沖壓掉后，材料會即刻被推回到它的原始位置，這種方法一般被用在便宜的硬板并可以用相對簡單的組裝治具進行大量組裝。

如果FPC軟板設計外型可以使用刻痕或切片工具處理，這些設備也有潛在的應用可能性。當采用刻痕制程時，F(xiàn)PC軟板或補強材料一般是會直接切割局部貫通，但是使用特別的工具可以控制切割深度。在元件貼裝與組裝后，F(xiàn)PC軟板可以沿著刻痕線路折斷。

相對于切形做的觀念，其他替代切割技術多數者必須要完全切割貫通材料。因?yàn)椴捎霉ぞ叩南忍焯匦?，所有材料切割都必須是直線外型。

三、用在FPC軟板基材的連接黏著劑，可以用來貼附軟板到補強材料上。要選擇哪種黏著劑使用多數會依據其功能表現需求而定，值得聽聽軟板供應商的建議。除了這些般軟板用的黏著劑外，還有其他類似的黏著劑可以選擇。一些比較普遍使用的補強材用黏著劑描述如后：

1.感壓黏著劑

感壓黏著劑是一種普遍使用在補強材的黏著劑類型，它們是彈性且容易使用的材料?？沙尸F(xiàn)非常好的結合強度，在一些案例中可以實際改善其耐久壽命。這些黏著劑一般并非設計成可以長時間在高溫下使用，而多數狀況下只能讓零件在高溫（焊接溫度）下短時間停留。當無鉛技術普及化，需要確認它們是否可以用在比較高溫的制程中。

這種材料的特殊優勢是，當黏著劑直接放在FPC軟板上，它們幾乎可以允許軟板貼附到任何的表面，因此可以有效制作出任何構裝內潛在補強。

2.熱固黏著劑膜

熱固黏著劑接合膜（壓克力涂裝膜或FPC軟板結合片），也可以被用在結合軟板與補強材，但是它們需要時間與成本進行額外的壓合步驟。盡管如此，熱固黏著劑可以提供非常高的軟板與補強材結合強度。

3.液體黏著劑

單與雙液環氧樹脂黏著劑，已經被用在接合補強材與FPC軟板。它們比較難以均勻的涂布，因此使用的普及性會略差。這種黏著劑材料可以在接合軟板與補強材時，很方便的在轉化邊緣處產生應變解除結構，它會沿著整個邊緣產生一圈漸薄的環氧樹脂邊。

4.熱塑黏著劑膜

使用熱塑材料為基礎的黏著劑膜來接合FPC軟板與補強材，是業者的另外一種普遍選擇。熱塑型膠膜具有一些特殊優勢，它們是低應力、完全高分子化的樹脂并不需要聚合。特性包括可以結合到各種材料的表面，且依據報告所述具有可以簡易重工的能力，這些黏著劑材料未來應該會擴大其應用性。

5.此外線聚合黏著劑

可紫外線聚合的黏著劑，是另外一種潛在的補強板黏著劑選擇，有一些可絲網印刷的配方。某些可UV活化的高分子，可以產生具有感壓黏著劑品質的沾黏性。另外因?yàn)樗鼈兛梢钥焖俚木酆?，這些黏著劑也是一種可以在軟硬區轉化點釋放應變的結構選擇。
