電池軟板在兩個無線充電的標準之爭的角色

文章來源：電子工程世界作者：鄧靈芝查看手機網址

掃一掃！

掃一掃!

人氣：6087發布日期：2017-06-22 11:26【大中小】

熟悉無線充電技術的朋友都知道，目前主流的兩大無線充電技術：磁共振（Qi）以及磁感應技術（A4WP）。隨后ARWP和PMA兩大標準宣布合并，聯盟更名為AirFuel Alliance（AirFuel）。在中高功率上，目前還沒有非常穩定的應用場景，市場還不明晰；在15W以下的中小功率市場，隨著蘋果年初加入WPC無線充電聯盟，蘋果將推出的無線充電手機也會兼容Qi標準，Qi有望成為主流的行業標準。這兩個無線充電標準之間的戰爭又會對電池軟板有什么影響呢？

目前市面上最主流的無線充電技術都是磁感應，絕大部分產品與WPC（Qi）標準兼容。高效率、高性價比的解決方案使得Qi在應用領域的競爭中成為明顯的贏家。相對而言，磁共振確實在空間和放置自由度方面有更大優勢，但仍因效率差，EMI和更高的發送器成本而受阻。因此，與磁感應相比，磁共振迄今為止部署的基礎設施也明顯比較少。

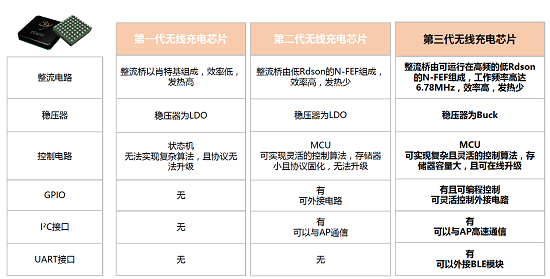

從第一代到第三代無線充電芯片

由于未來的技術路線目前還不算特別明朗，因此目前各大無線充電芯片廠商傾向于采用多模產品來滿足所有標準。易沖無線首席執行官潘思銘就表示，第一代無線充電以單模qi為主，在配件市場流行很長一段時間；第二代無線充電有所進步，雙模并只支持點對點的模式，但充電自由度有局限性；第三代無線充電芯片將更大程度提升自由度體驗。易充無線的芯片架構整流橋由可運行在高頻的低Rdson的N-FEF組成，穩壓器為buck，可靈活控制外接電路，并可外接BLE模塊，充電自由度將大大提高。此外第三代無線充電芯片的成本可以做到更低，例如過去需80個線圈而今天只需要10個線圈達到同樣的效果，成本可以做到100元以下。

此外，隨著手機的功能越來越多，電池容量越來越大，手機的主板卻越來越小，在盡量不改動現有手機內部結構的同時還要把無線充電電路集成到手機主板PCB上對于設計提出了挑戰。這個時候就需要從粉末、基礎原材料到線圈扁平線等通過各種研發降低整體線圈模組的厚度。易沖無線和順絡電子合作研發的MQPRF扁平線圈，在同等功率下，減少了基材占據的厚度，而且漆包線皮膜相對軟板線圈的覆蓋膜更薄，線圈的傳輸效率更高，可以做到0.23mm左右，厚度遠小于同行的0.3mm，同時可提供定制化需求，并具有良好的熱管理性能。未來這個值有進一步下降空間，據悉可下探到0.2 mm。這對于越做越薄的智能手機導入無線充電模組大有幫助。

不管是有線充電還是無線充電，在充電過程中手機都會發熱，在大功率快充時手機發熱更甚，因此，在無線充電的過程中手機必須要有優秀的熱管理。而目前，大多數熱管理實現方式是當IC達到過溫保護點后就會停止工作，待IC溫度降到安全工作溫度后再重新工作，這樣會使得充電時間大大延長，也降低了用戶體驗。

另外，要做到在無線充電的同時不影響到手機的其他功能，還需要無線充電與手機的其他模塊并存工作。如手機在無線充電的過程中，用戶同時也在手機上看電影，用戶肯定不想看到無線充電會對LCD屏幕造成影響（出現條紋或屏幕觸摸失效）；又比如手機在無線充電的同時進行免提通話，用戶肯定不想聽到的語音是斷續的。為了防止出現上述情況，不僅僅需要優秀的無線充電電路設計，還需要有優秀的手機電池軟板設計、手機結構設計、線圈設計、電磁兼容設計和可靠性測試。
