柔性線路板自動化生產工藝介紹
生產步驟（以單層柔性線路板為例）

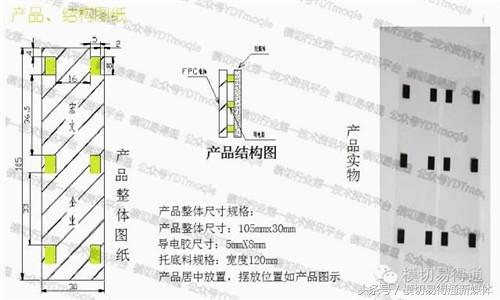

產品、結構圖紙

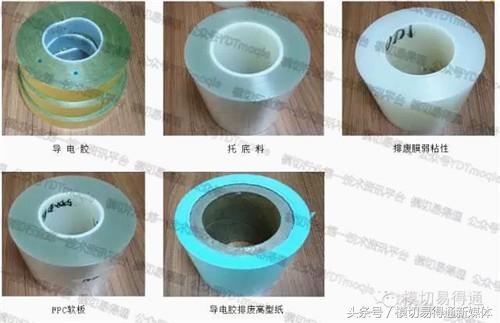

材料使用
材料規格：
導電膠：3卷每批次 寬度25mm
托底料：1卷每批次 寬度140mm
FPC軟板：1卷每批次 寬度110mm
排廢膜：1卷每批次 寬度10mm
排廢離型紙：1卷每批次 寬度110mm

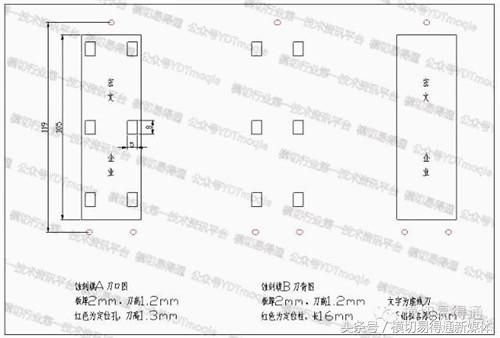

刀具使用
準備工作
§ 開機前檢查設備各收放料軸、張力、電機是否能正常運行。儀表數據是否顯示正常。
§ 開機前各主機須完成通氣工作，且須檢查設備通氣后能否正常運行。
§ 檢查材料是否配備完整，規格是否滿足要求
§ 對導電膠進行工藝處理

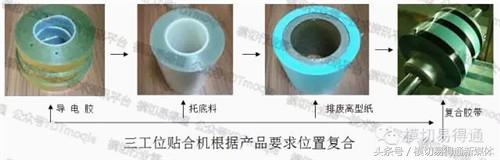

備注：因工藝要求及設備本身的功能要求。需對導電膠進行前期工藝要求初加工，加工的目的主要是為了進行一次省料加工，本工作也可作為生產加工的一部分。具體加工如下：
生產第一步：
工藝本身經過準備工作中的材料搭配已經實現了主材的批量節省為什么還要進行異步模切？
§ 生產第一步說明：
使用異步模切的用途，對材料進行二次節省，準備工作中，我們對材料X向部分已經產生了節省效果。使用異步模切，使主材在Y向再次產生節省，從而有效達到生產主材的最大節省。
使用異步模切可對產品本身導電膠進行定位模切，使導電膠在FPC膠板中有精準的定位控制，使本身產品精度更高。
工藝延伸：
在客戶產品公差要求允許的情況下，可實現產品的一刀切生產：
既是：在前期準備工作中，根據產品的Y向尺寸要求，位置要求裁切出導電膠的矩形尺寸，然后模切主刀直接切外框成型

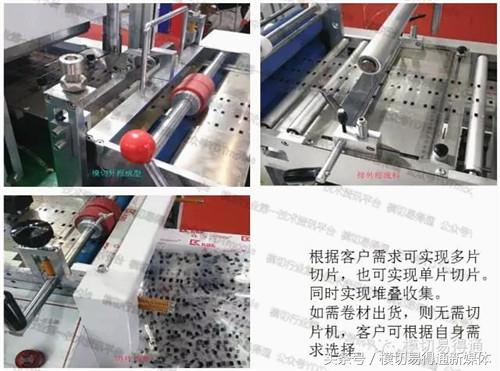

生產第二步：
FPC軟板自動化生產的優勢：
很大程度上節約材料成本，異步模切較傳統方法而言，很大程度上節約了材料成本
節省人工成本，傳統生產方法人工使用多，自動化生產只需一人即可操作一條組合線
節省管理成本，人工的有效減少，相應大大的減少企業的管理成本。
降低企業生產風險，沖床使用的減少，可有效的減少設備對員工人身傷害的風險。
傳統方法而言，減少生產環節，有效降低產品不良率，管控產品品質
生產環境清潔，美化企業環境
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
平板電腦攝像頭FPC
-
-
型 號：RM04C01092A
層 數：4
板 厚：0.12mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.15mm/0.075mm
FR4補強厚度：0.3mm
其 他：SMT貼片后出貨
POS機天線FPC
-
-
型 號：RM02C00163A
層 數：2層
板 厚：0.20mm
材 料：雙面有膠壓延材料
銅 厚：1 OZ
表面處理：沉金1微英寸
最小線寬/線距： 0.1mm/0.2mm
POS機天線FPC
-
-
型 號：RM02C00919A
層 數：2
板 厚：0.10mm
材 料：雙面無膠電解
銅 厚：1/3 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.43mm/0.29mm
油墨顏色：綠油
手機天線FPC
-
-
型 號:RS02C00249A0
層 數：1層
板 厚：0.08mm
材 料：1/3OZ無膠電解
銅 厚：0.5OZ
表面處理：沉金
最小線寬/線距：1.02mm/0.48mm
其 他：貼膠紙
手機天線FPC
-
-
型 號:RS01C00173A0
層 數：1層
板 厚：0.13mm
材 料：1OZ有膠壓延
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.2mm/0.1mm
PI補強厚度：0.1MM
其 他：貼膠紙，PI補強
手機天線FPC
-
-
型 號:RS01C00093A0
層 數：1層
板 厚：0.12mm
材 料：1OZ有膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.3mm
PI補強厚度：0.15MM
其 他：需貼PI補強
平板電腦天線FPC
-
-
型 號:RS02C00262A0
層 數：2層
板 厚：0.12mm
材 料：1/2OZ無膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.2mm
PI補強厚度：0.1MM
其 他：貼背膠及PI補強
數碼相機攝像頭FPC
-
-
型 號:RS04C0006A0
層 數：4層
板 厚：0.25mm
材 料：1/3OZ無膠電解
銅 厚：1/2OZ
表面處理：沉金
最小線寬/線距：0.1mm/0.07mm
鋼片補強厚度：0.2MM
其 他：需貼鋼片補強
