PCB工程師，焊盤你了解多少？

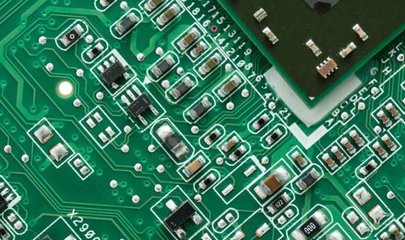

作為軟板表面貼裝裝配的基本構成單元，和用來構成電路板的焊盤圖案的東西，有著豐富焊盤的知識儲備是作為一名優秀的軟板工程師必不可少的。照著元件手冊畫焊盤很多人都會，但是畫的時候要注意怎么畫出的焊盤最好，相信這些小技巧會令你更加學習到更加完備的焊盤知識。
一、焊盤種類
總的來說焊盤可以分為6大類，按照形狀的區分如下
1.方形焊盤--印制板上元器件大而少、且印制導線簡單時多采用。在手工自制PCB時，采用這種焊盤易于實現。
2.圓形焊盤--廣泛用于元件規則排列的單、雙面印制板中。若板的密度允許，焊盤可大些，焊接時不至于脫落。
3.島形焊盤--焊盤與焊盤間的連線合為一體。常用于立式不規則排列安裝中。比如收錄機中常采用這種焊盤。
4.淚滴式焊盤--當焊盤連接的走線較細時常采用，以防焊盤起皮、走線與焊盤斷開。這種焊盤常用在高頻電路中。
5.多邊形焊盤--用于區別外徑接近而孔徑不同的焊盤，便于加工和裝配。
6.橢圓形焊盤--這種焊盤有足夠的面積增強抗剝能力，常用于雙列直插式器件。
開口形焊盤--為了保證在波峰焊后，使手工補焊的焊盤孔不被焊錫封死時常用。
二、軟板PCB設計中焊盤的形狀和尺寸設計標準
1.所有焊盤單邊最小不小于0.25mm，整個焊盤直徑最大不大于元件孔徑的3倍。
2.應盡量保證兩個焊盤邊緣的間距大于0.4mm。
3.在布線較密的情況下，推薦采用橢圓形與長圓形連接盤。單面板焊盤的直徑或最小寬度為1.6mm;雙面板的弱電線路焊盤只需孔直徑加0.5mm即可，焊盤過大容易引起無必要的連焊，孔徑超過1.2mm或焊盤直徑超過3.0mm的焊盤應設計為菱形或梅花形焊盤。
4.對于插件式的元器件，為避免焊接時出現銅箔斷現象，且單面的連接盤應用銅箔完全包覆;而雙面板最小要求應補淚滴。
5.所有機插零件需沿彎腳方向設計為滴水焊盤，保證彎腳處焊點飽滿。
6.大面積銅皮上的焊盤應采用菊花狀焊盤，不至虛焊。如果PCB上有大面積地線和電源線區(面積超過500平方毫米)，應局部開窗口或設計為網格的填充。如圖:
三、軟板PCB制造工藝對焊盤的要求
1.貼片元器件兩端沒連接插裝元器件的應加測試點，測試點直徑等于或大于1.8mm，以便于在線測試儀測試。
2.腳間距密集的IC腳焊盤如果沒有連接到手插件焊盤時需要加測試焊盤，如為貼片IC時，測試點不能置如貼片IC絲印內。測試點直徑等于或大于1.8mm，以便于在線測試儀測試。
3.焊盤間距小于0.4mm的，須鋪白油以減少過波峰時連焊。
4.貼片元件的兩端及末端應設計有引錫，引錫的寬度推薦采用0.5mm的導線，長度一般取2、3mm為宜。
5.單面板若有手焊元件，要開走錫槽，方向與過錫方向相反，寬度視孔的大小為0.3MM到1.0MM
6.導電橡膠按鍵的間距與尺寸大小應與實際的導電橡膠按鍵的尺寸相符，與此相接的PCB板應設計成為金手指，并規定相應的鍍金厚度。
7.焊盤大小尺寸與間距要與貼片元件尺寸完全相同。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
