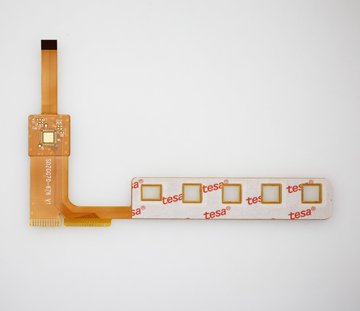

曾經只適用于特殊產品的撓性電路，現在已應用于很多便攜式家用電子產品。世界各地的產品開發商已將撓性電路設計于最新的產品中，以及現有產品的升級版中。在一些應用中，撓性電路已取代了主宰了幾十年電子產品的印制電路板。

  很多時候，選擇軟板取代傳統剛性電路板是為了使產品更小更輕。第一次采用撓性電路的PCB設計師常常會說：“我們對撓性電路設計或材料一無所知，能幫助我們明確一下疊層嗎？”通常，第一次的設計與疊層會被作為其日后設計的標準。因?yàn)閷?duì)于傳統的PCB，我們一直是這樣做的。

  但是撓性電路是不同的產品。為具體的應用選擇適當?shù)牟牧蠒r(shí)，會有很多選項。了解這些選項及其優缺點是非常有意義的。

  本專欄文章將討論撓性電路制造中最容易被誤解的材料之一——將電路層壓合在一起時所采用的粘合劑系統。由于撓性電路生產要經過幾個層壓工藝，了解粘合劑系統選項及最適合于具體電子產品的選項非常重要。

  撓性電路的兩種最常見應用是動態和靜態。靜態應用中撓性電路是固定的，即使在安裝是它必須是可彎折的，但在產品整個壽命期間它一直保持靜態。而在動態應用中撓性電路在產品整個壽命期間一直處于運轉中?？梢韵胂敕w手機、打印機或MRI機。靜態的撓性電路可以看作是傳統PCB的衍生物，只是撓性電路更輕、更有韌性。但在動態應用中，撓性電路不僅必須是可彎折的，還必須是穩定的。我們必須充分利用材料的所有固有優勢。在這兩種應用情況下，粘合劑都起著重要的作用。讓我們總結一下影響粘合劑選擇的另一個因素。

  產品在其主要壽命周期內的運行環境也會影響粘合劑的選擇。環境是過熱還是過冷？電路是浸在水中還是化學品中？電路是否需要阻燃？在選擇撓性電路用粘合劑時，會根據不同的問題答案選擇不同的粘合劑。例如，如果電路將浸于水中，就會選擇吸收性最低的粘合劑。如果撓性電路將用于被化學物質或生物液體覆蓋的環境中，就會采用最耐化學品的粘合劑。如果撓性電路將要承受的溫度比室溫高，所采用的粘合劑就需要能夠在這種溫度下正常運行，不會使層壓降解。電路需要符合UL94 V.0嗎？也就是說在汽車及航空應用中，電路必須是阻燃的嗎？在為撓性電路選擇粘合劑系統是必須考慮所有這此問題。

  令人驚奇的是，在選擇粘合劑時，電路的設計也很重要。如果電路是單面（一層銅）或雙面（兩層銅），在所有其他要求都相同的條件下，任何一種粘合劑都能起到同樣的作用。但是，如果設計是多層電路，那么粘合劑的特性會產生明顯的影響。如果選擇了錯誤的粘合劑，直徑小于8mil的小電鍍通孔也可能會影響電路的性能。

  如你所見，在決定撓性電路的粘合劑基礎系統時，需要考慮很多因素?，F(xiàn)在來簡述這兩種粘合劑系統的特性，以及與上述討論內容的相關性。

  對于動態應用丙烯酸是最佳選擇，因?yàn)楣袒?，可保持延展性。這是其最有價值的特性。也就是說，除非它必須是阻燃的。為了使丙烯酸粘合劑符合UL94 V.0，必須在其中填加溴系阻燃劑，但溴系阻燃劑會降低撓性電路動態彎折的可靠性，也會降低熱穩定性。丙烯酸在高溫條件下的性能不佳。材料會在180°C~200°C之間開始軟化，導致絕緣層及銅箔布線分層。丙烯酸在引線鍵合設計中的性能也不太良好。粘合劑越軟，越容易超聲引線鍵合能量，導致組裝出現問題。最后，丙烯酸的熱膨脹系數較高，會造成Z軸移動，對多層電路不是好的選擇，因?yàn)閆軸膨脹會損傷電鍍通孔。

  對于動態應用，環氧樹脂粘合劑也不是上佳的選擇，因其固化后較硬。但是，對于很多其他應用卻是比較好的選擇。例如，在高溫下有最佳的粘結強度，有較低的膨脹系數，所以對于在高溫下運行的多層電路是上佳的選擇。對于引線鍵合，它也是不錯的選擇，因其固化后較硬，不會像丙烯酸一樣吸收超聲能。環氧樹脂基粘合劑耐化學品腐蝕，具有良好的吸濕率，對于醫療應用及各種濕度傳感器，是不錯的選擇。

  在多層剛撓性混合電路中，可以在同一電路中同時使用這兩類粘合劑。如電路的撓性部分可使用丙烯酸粘合劑，以實現撓性；剛性部分可使用環氧樹脂粘合劑，以提高穩定性。

  顯然，兩種類型的粘合劑都有其理想的用途。只要仔細考慮它們的具體應用條件，兩者皆可靠并且都具備良好的性能。兩種粘合劑都經常用于制造撓性電路。 一些設計師堅持使用丙烯酸粘合劑，是因?yàn)榕c他們合作的第一家供應商在制造他們?cè)O(shè)計的產品時使用了此類粘合劑。

  但是，在決定應用于撓性電路的粘合劑之前，仔細考慮具體應用情況和技術規范是明智的。有時，任何一種粘合劑都能同樣有效地工作，而有時，粘合劑選擇決定意味著或制造出的電路性能穩定，或制造出的電路性能不佳，卻找不出明顯的原因。所以設計撓性電路時要考慮到這一點。
