電池軟板之OPPO Reno 10倍變焦版拆解

文章來源：作者：梁波靜查看手機網址

掃一掃！

掃一掃!

人氣：8662發布日期：2019-07-03 05:29【大中小】

OPPO推出的Reno 10倍變焦版集合了前置升降攝像頭和潛望式長鏡頭兩種優勢，推出后倍受PCB廠關注。通過拆解探索一下這款機型搭載的側旋升降攝像頭和潛望鏡頭的內部奧秘。

拆解步驟

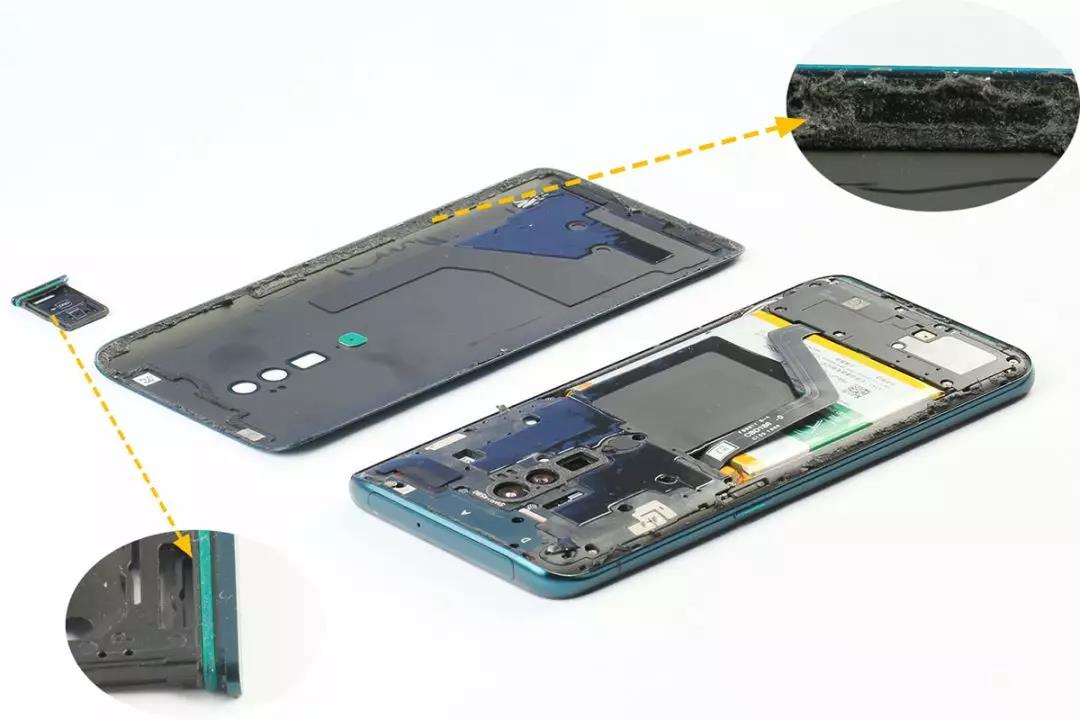

拆解前第一步先將塑料材質的SIM卡托取下。

Reno 10倍變焦版因?yàn)楹笊w和內支撐是通過膠固定的，所以需要通過熱風槍進行加熱才可以將后蓋打開。

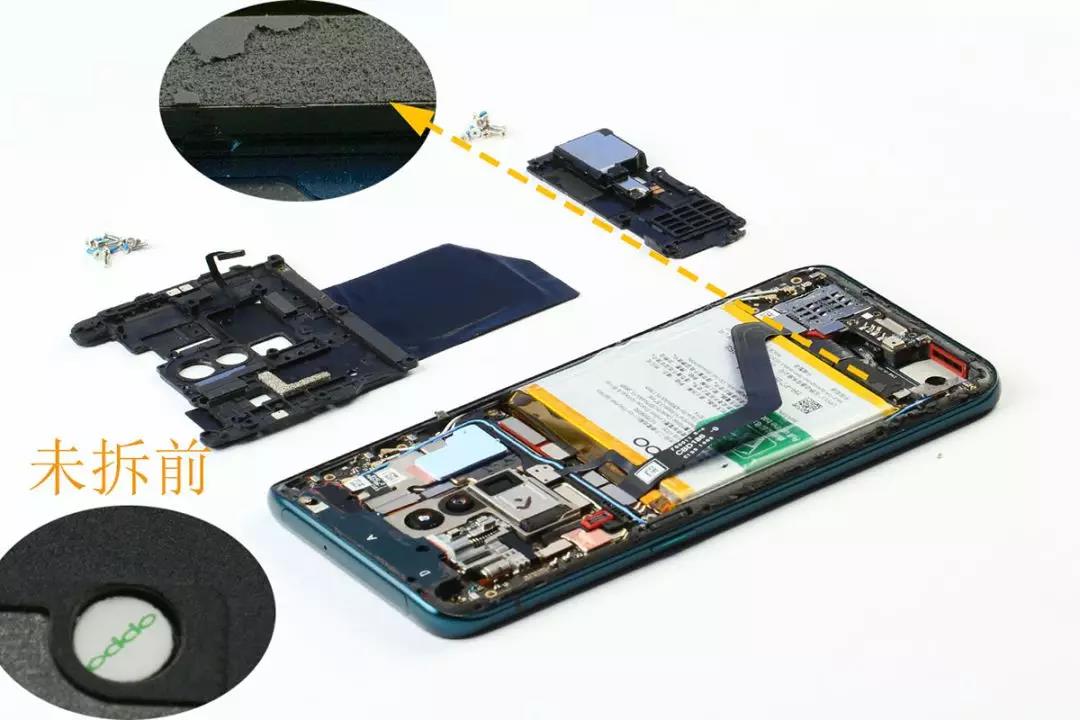

Reno 10倍變焦版的主板蓋與揚聲器均通過螺絲固定，螺絲上貼有防拆標簽，而揚聲器和馬達也是通過泡棉膠固定的。

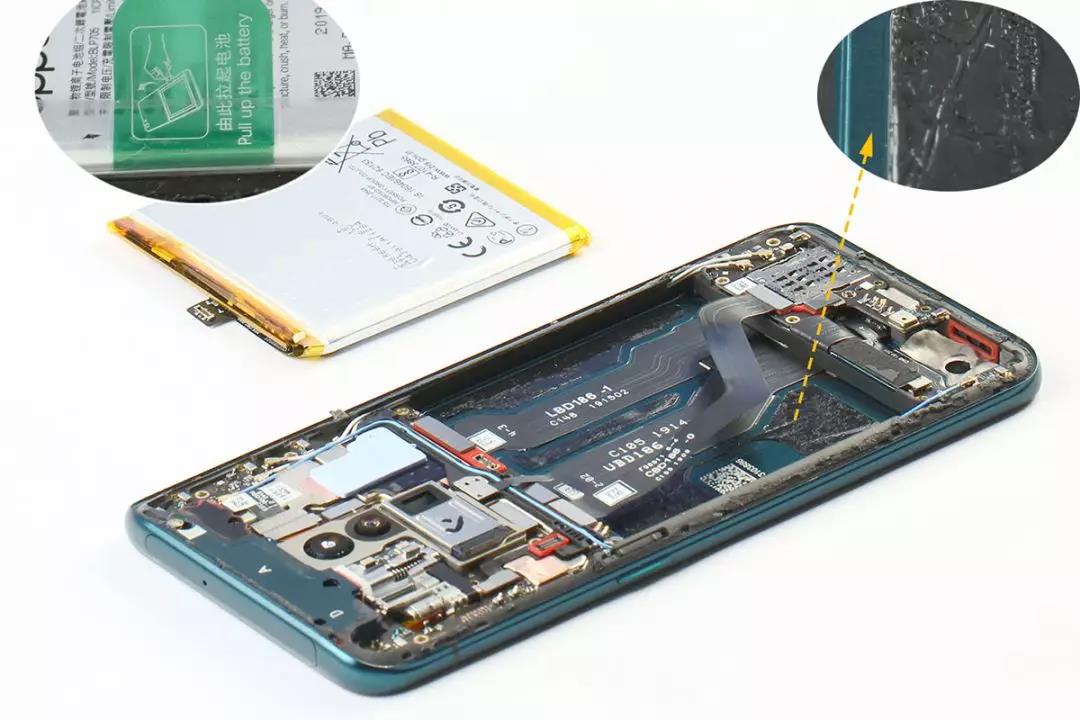

內部電池軟板有專用的防水膠紙保護，膠紙與內支撐之間由黑色雙面膠粘連，拆卸電池的時候可通過綠色的塑料貼紙把手拆下。

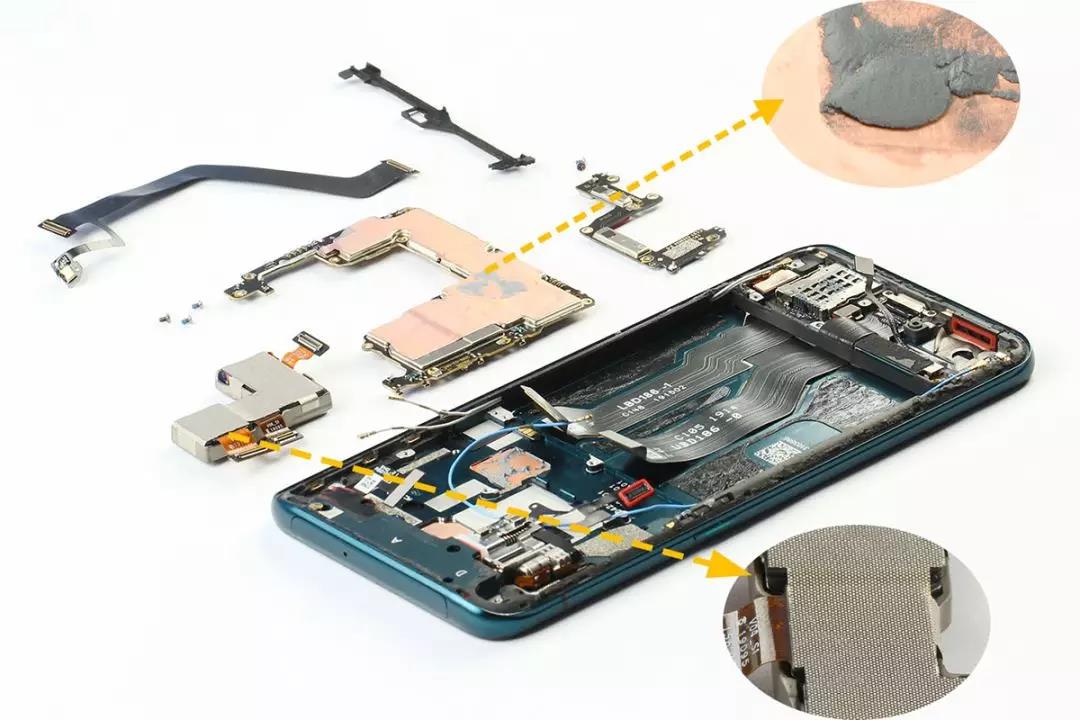

電池拆卸之后，可以發現Reno 10倍變焦版的主板與副板均通過螺絲固定，而主板與副板則是通過FPC連接。

拆到這里，其實已經看到Reno 10倍變焦版整個側旋升降結構了。

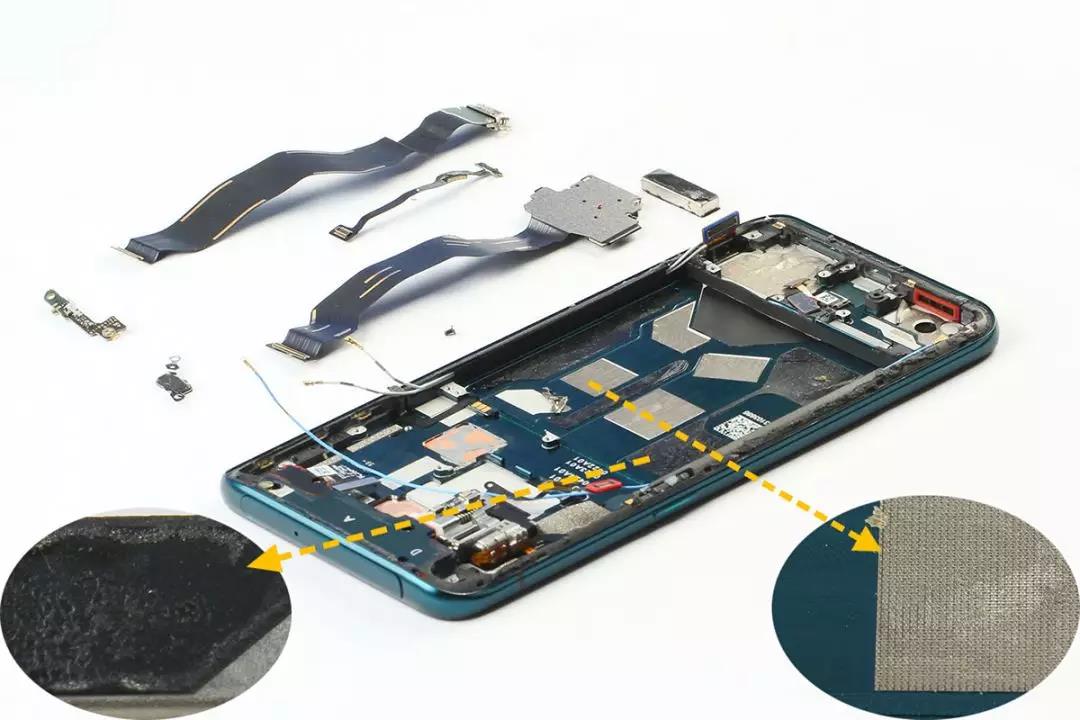

拆下通過導電膠布固定的USB FPC與SIM卡托FPC。

手機的射頻同軸線是通過黑色膠布和凹槽固定的，前置攝像頭與彈出模塊則通過螺絲固定，而攝像頭彈出模塊通過黑色雙面膠固定的。

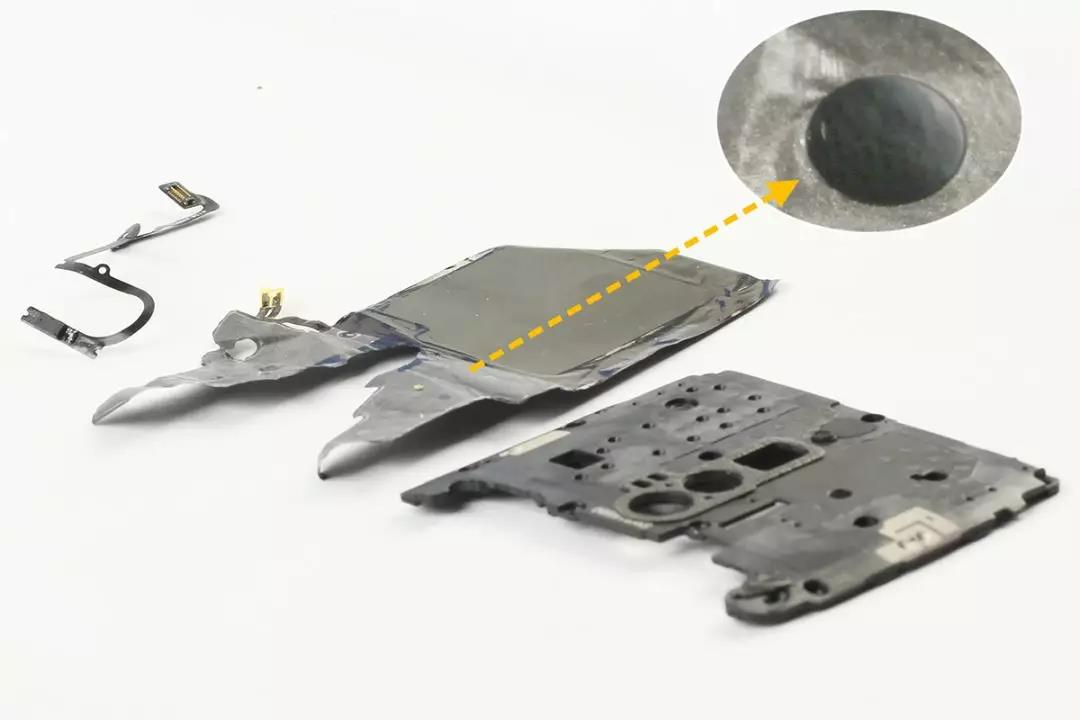

Reno 10倍變焦版的主板蓋與NFC通過石墨片固定，攝像頭的激光對焦傳感器則通過黑色雙面膠固定。

拆解亮點

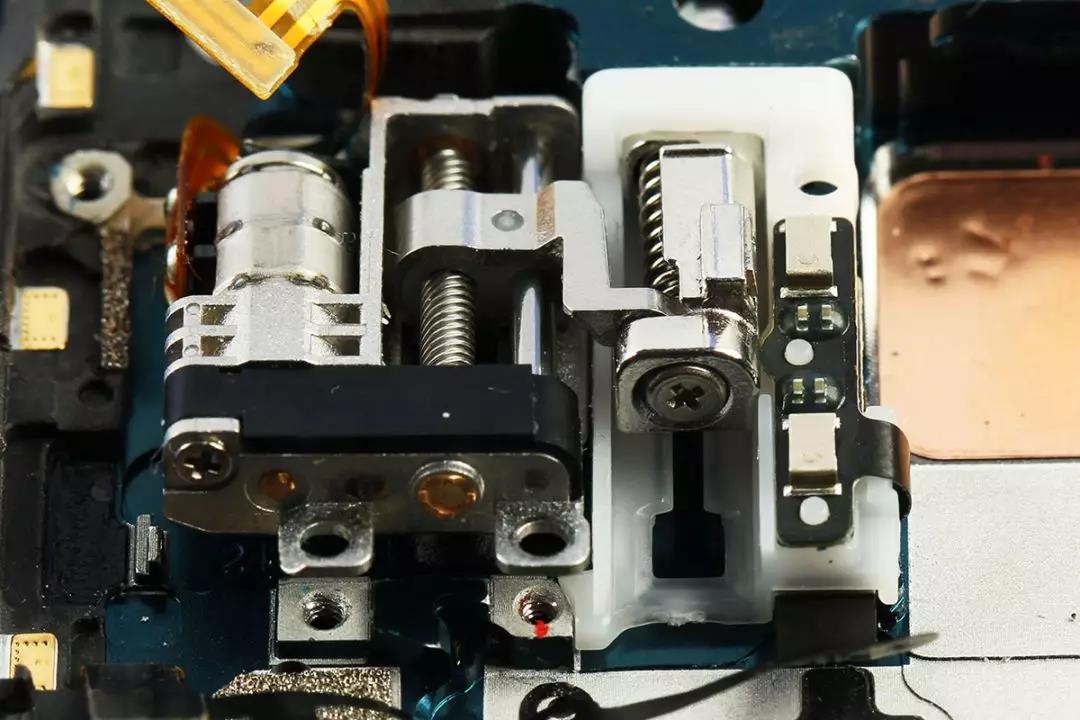

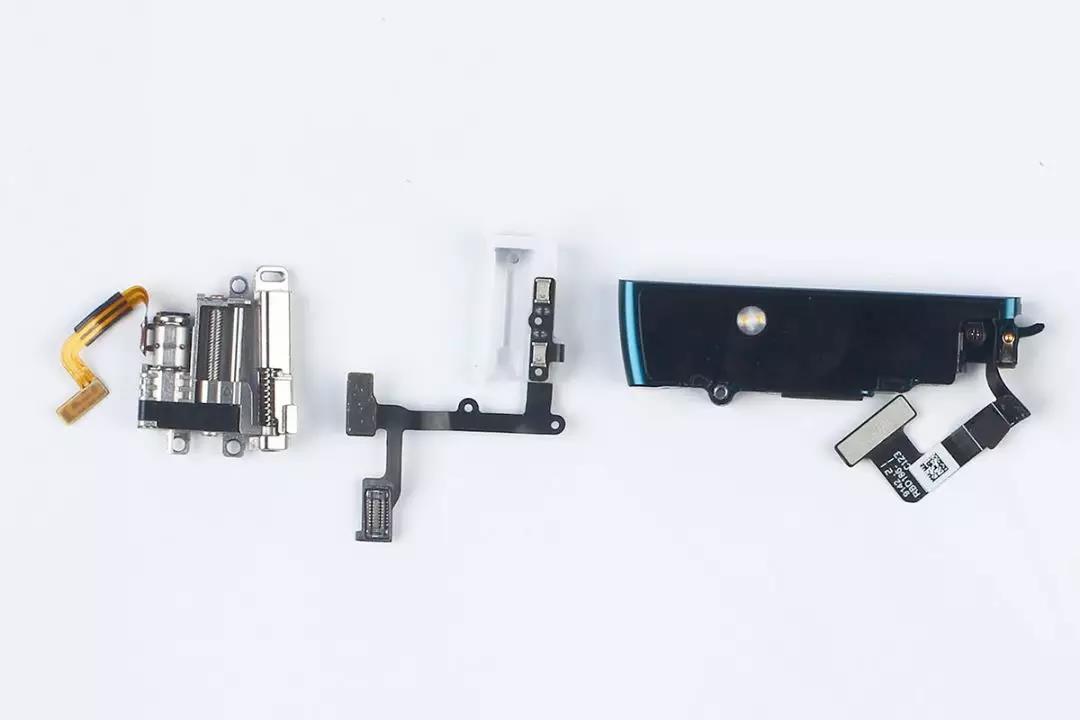

Reno 10倍變焦版的側旋升降模塊是通過螺旋步進電機帶動金屬塊上下運動，隨之完成前置攝像頭的升降。這個升降攝像頭的金屬槽大量使用了精密CNC切割來保證模具的精密性，及升降過程中的契合。

另外，Reno 10倍變焦版的整個側旋升降模塊都是通過步進電機提供向上的推力，但多了一個軸心。

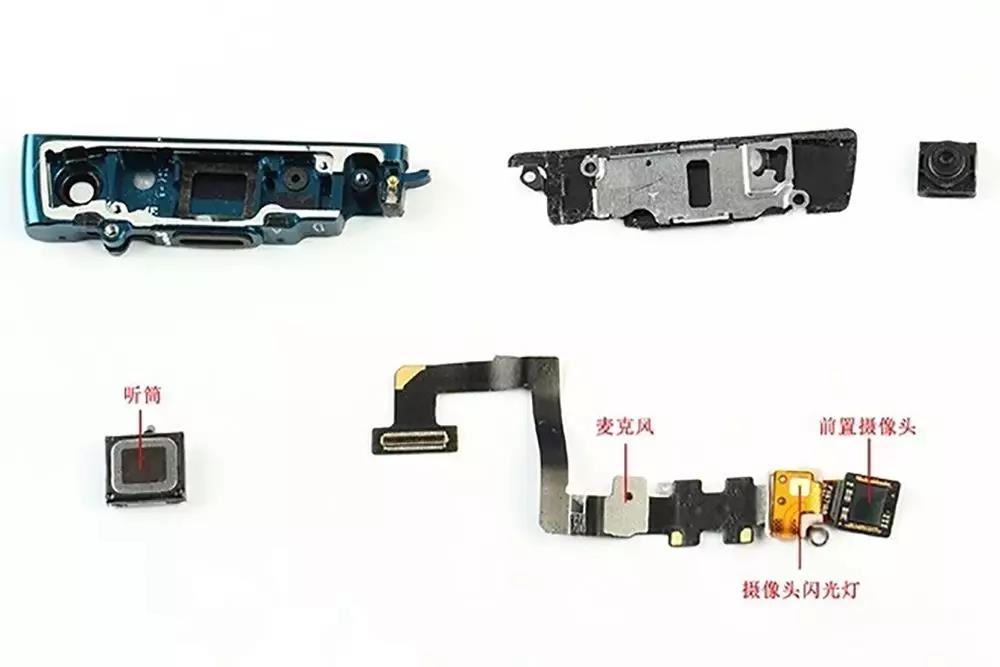

同時升降模組又集合了前置攝像頭、柔光燈、聽筒、麥克風、后置閃光燈的模組。

主要零部件

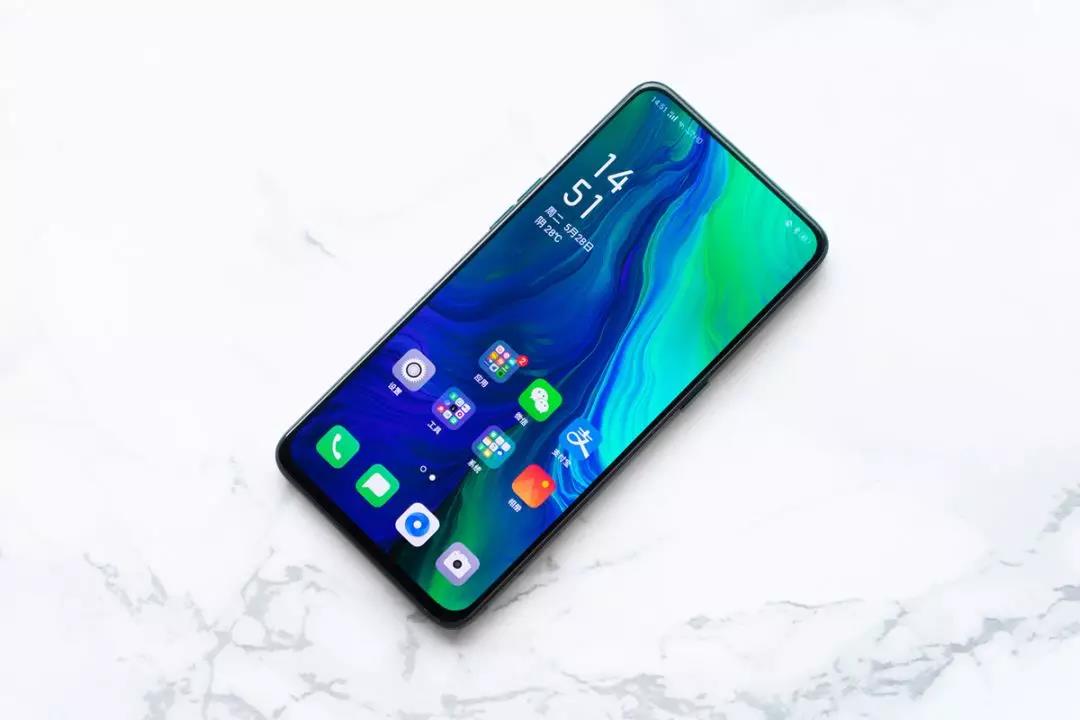

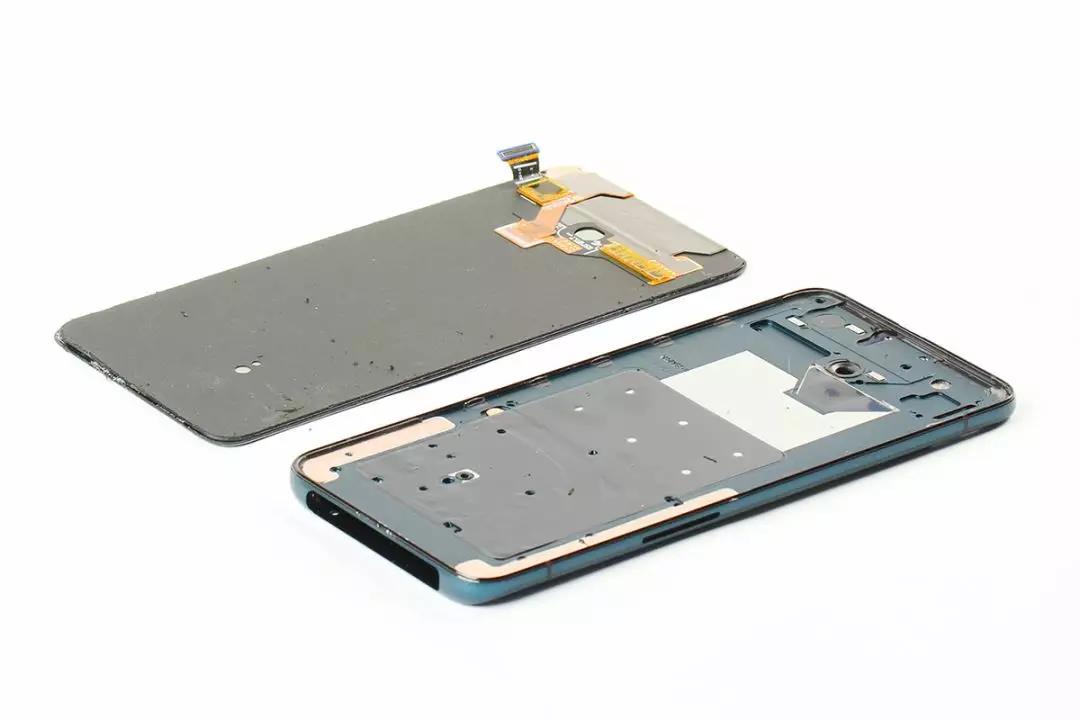

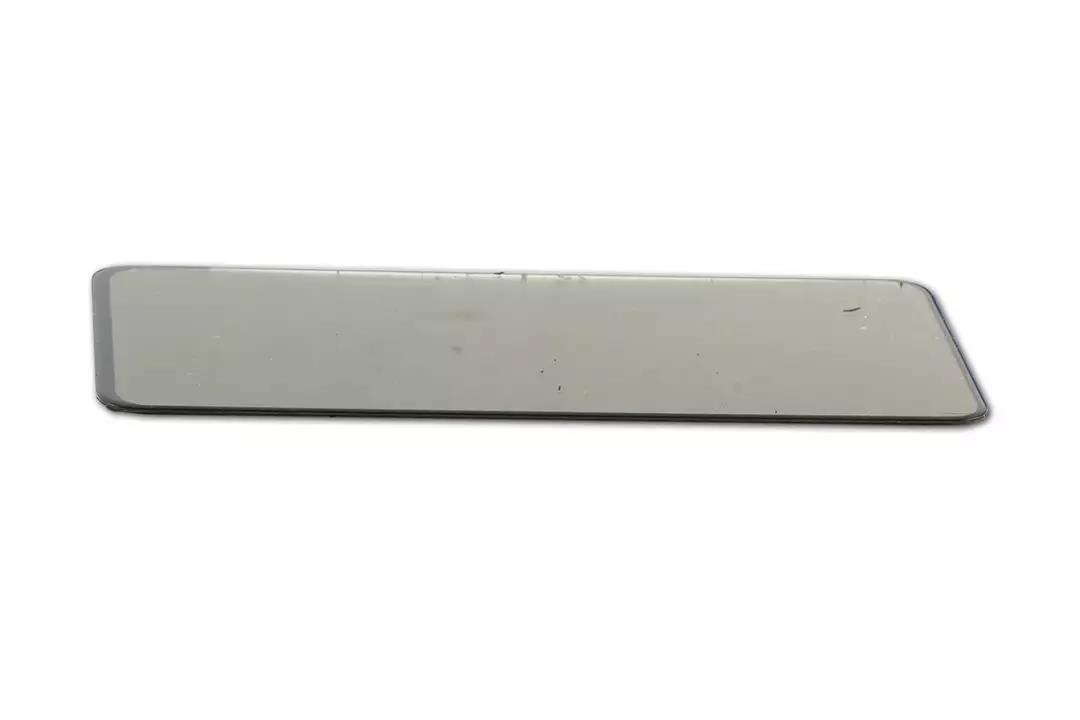

Reno 10倍變焦版屏幕采用了第六代康寧大猩猩玻璃屏面板6.6英寸，屏幕材質為Super AMOLED屏幕，分辨率為2340x1080像素。

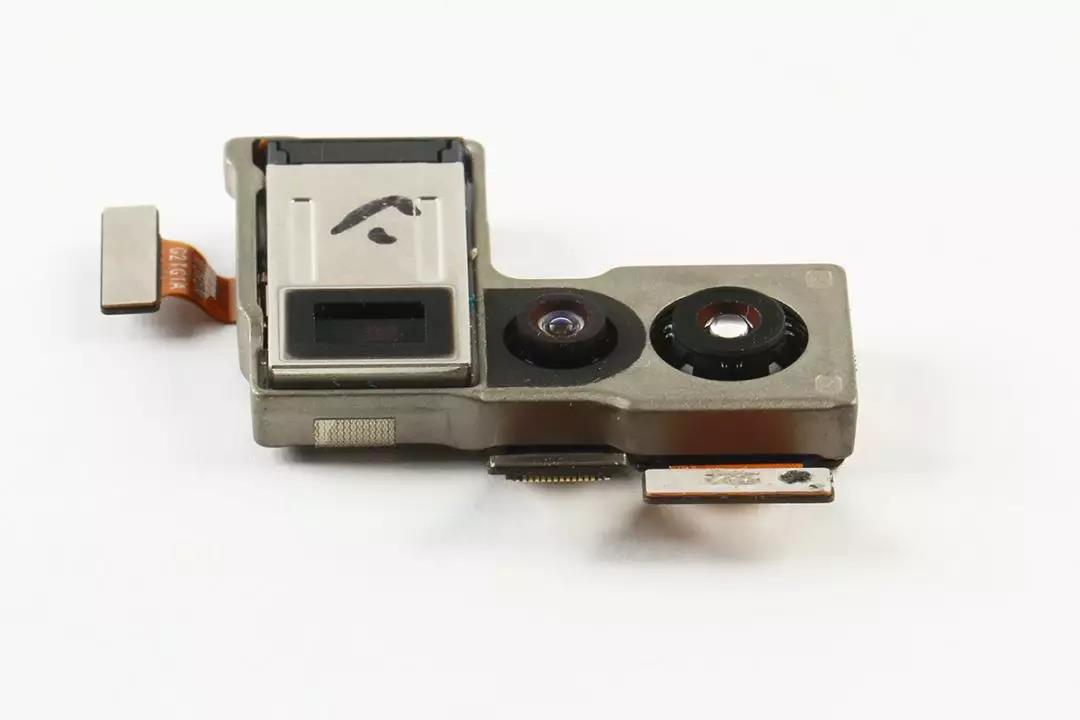

Reno 10倍變焦版的主攝4800萬攝像頭采用的傳感器型號為SONY IMX586，6片式鏡頭。800萬超廣角攝像頭的傳感器型號為SONY IMX319，6片式鏡頭。1300萬潛望式長焦鏡頭傳感器型號為Samsung S5K3M55X05，5片式鏡頭。

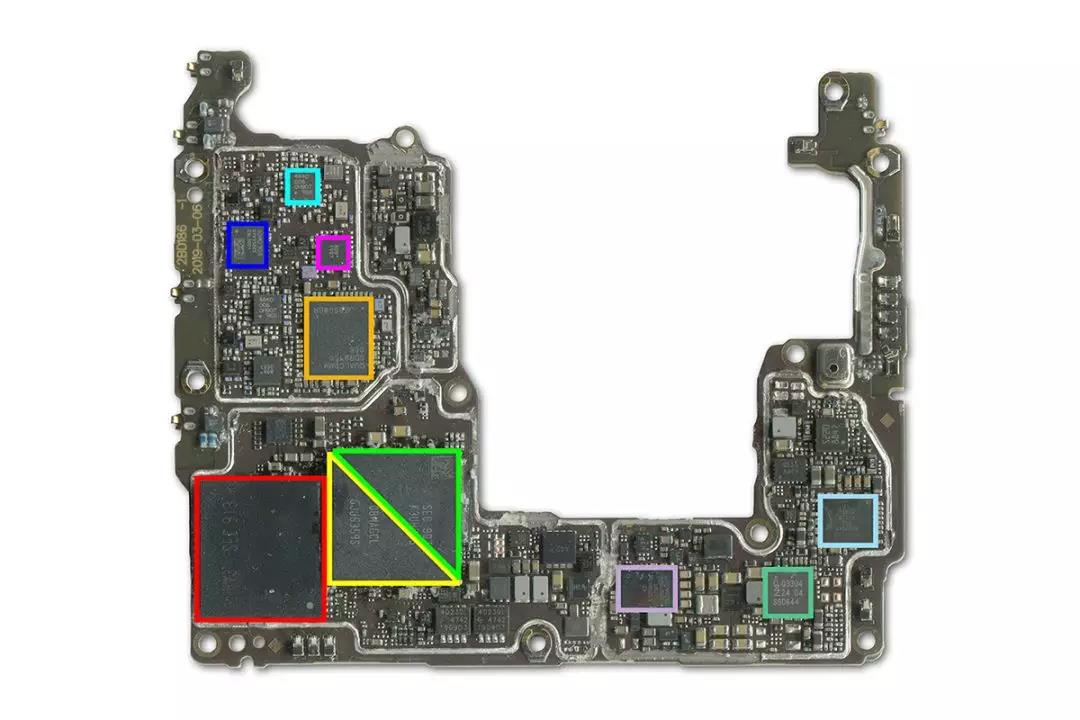

主板正面ic信息:

青色：前端模塊
藍色：Qualcomm-QDM2305-前端模塊
洋紅色：射頻模塊
橙色：Qualcomm-SDR8150-射頻收發器
紅色：Samsung-KLUDG4U1EA-B0C1-128GB閃存
黃色：Samsung-K3UH6H60BM-AGCJ-6GB內存
綠色：Qualcomm-SM8150-八核處理器
紫色：Qualcomm-PM8150B-電源管理芯片
草綠色：NXP-Q3304-NFC控制器
天藍色：Qualcomm-WCD9341-音頻編解碼器

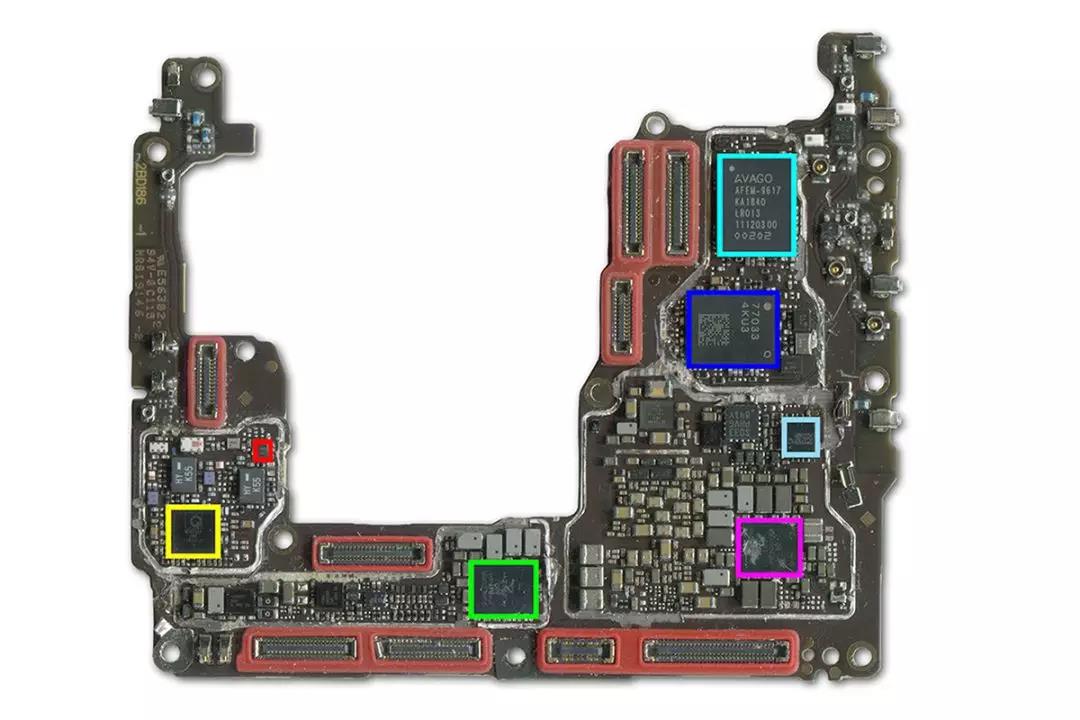

主板背面ic信息:

紅色：低噪聲放大器
黃色：Qualcomm-WCN3998- WiFi/BT芯片
綠色：Qualcomm-PM8150A-電源管理芯片
青色：Avago-AFEM-9617-功率放大器
藍色：QORVO-QM77033-前端模塊
天藍色：STMicroelectronics-LSM6DSL-6軸加速度計+陀螺儀
洋紅色：Qualcomm-PM8150-電源管理芯片

拆解總結

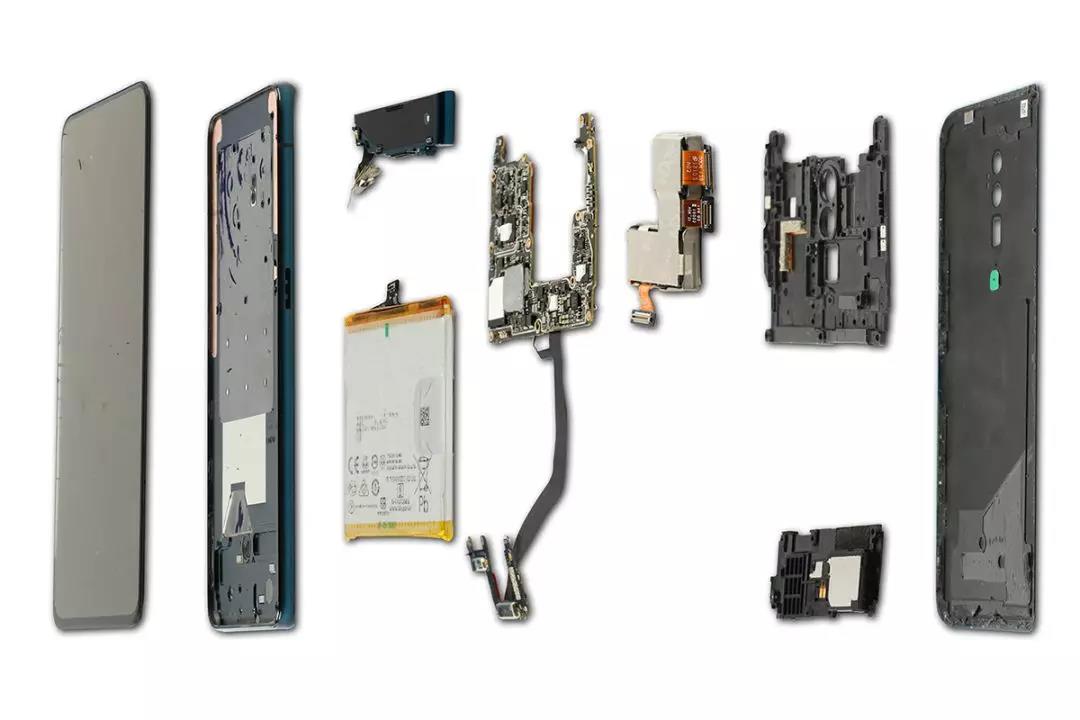

OPPO Reno 10倍變焦版整機通過螺絲固定，采用的是常規的三段式結構，但內部結構非常緊湊，大量使用膠固定。

最后，Reno 10倍變焦版內部最大的亮點是其側旋升降攝像頭結構，該結構通過步進電機帶動金屬模塊來帶動攝像頭的升降。而潛望鏡頭采用的D-Cut鏡片也能有效減少攝像頭模組體積，在實現10倍的混合光學變焦同時又保持非常小的模組體積，可見Reno 10倍變焦版的設計和做工都是令人賞心悅目。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
