軟板之淺談皮秒紫外激光工藝原理及優勢

文章來源：電子發燒友作者：梁波靜查看手機網址

掃一掃！

掃一掃!

人氣：19321發布日期：2019-07-20 04:04【大中小】

近年來，隨著激光技術的不斷發展，采用紫外激光器切割FPC覆蓋膜逐漸成為主流，生產規模也逐年擴大。盡管如此，業內在采用激光加工FPC覆蓋膜時，若激光器性能存在缺陷或工藝參數選擇不恰當，極易導致切割邊緣發生碳化，由于碳具有導電性，會使后續所制作的電子元器件發生微短路，產品良率不高。

1，什么是PI覆蓋膜？

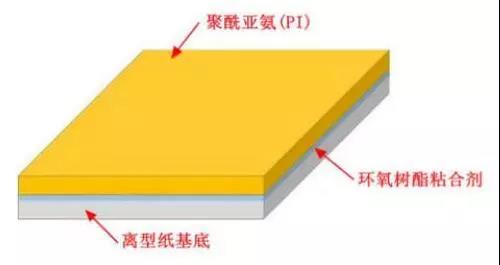

柔性線路板（Circuit，F(xiàn)PC） Printed （Flexible覆蓋膜，主要成分為聚酰亞胺（Polyimide，PI），又稱為軟板。通常工業所使用的PI薄膜借助于粘合劑附著于紙質基底，呈卷狀儲藏，工業界也稱之為PI覆蓋膜，聚酰亞胺是分子主鏈上含有酰亞胺環狀結構的耐高溫聚合物，具有優異的綜合性能，而耐熱和耐輻射性能在目前工業化生產的高分子材料中極為突出。高溫下具有突出的介電性能、機械性能、耐輻射性能和耐磨性能，廣泛用于航空、電子、電器等精密機械方面。

自五十年代末發現了聚酰亞胺優良熱穩定性和力學性能以來，人們對這類聚合物的研究一直很活躍。然而，難以加工和較高的制造成本卻嚴重限制了它的應用。

在FPC中，覆蓋膜的作用如下：

保護銅箔不暴露在空氣中，避免銅箔的氧化；

為后續的表面處理進行覆蓋，如不需要鍍金的區域用PI覆蓋起來；

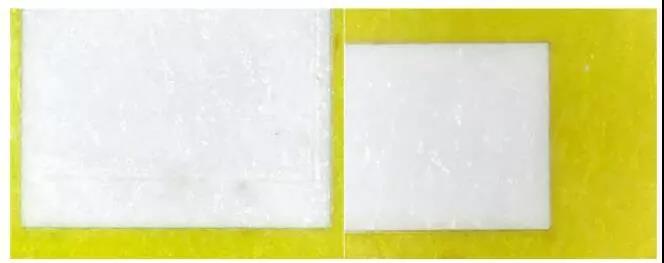

在后續的表面貼裝工序中，阻焊作用。因此，在工業生產中要求對覆蓋膜相應的位置進行窗口切割，同時不同電子線路所要求的覆蓋膜切割窗口的尺寸和類型都不一樣。

目前FPC覆蓋膜大批量生產所采用的工藝為傳統沖壓方法，該工藝存在精度低、耗費人力物力，且加工環境粉塵和噪音污染較大等問題。

2，加工原理

采用納秒激光作用高分子材料時，若光子能量高于材料的某些化學鍵，激光光子可以使材料的化學鍵直接斷裂，產生以光化學作用為主的“冷”加工過程。因此，相對于1064nm紅外激光和532nm綠激光，355nm紫外激光更加適合于PI薄膜的切割。

即便如此，在光子能量高于材料的化學鍵能的同時，若激光能量密度達到材料的熱損傷閾值，電路板相互作用不僅為光化學過程，還存在光熱轉換過程，隨著熱量的產生和積累，材料溫度不斷上升。有相關研究表明，當聚酰亞胺溫度高于600℃時，相對于C元素，N和O的比例會不斷減小，這也是皮秒紫外激光工藝參數選擇不當時，PI發生碳化的原因。
