電池軟板分類

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：2932發布日期：2021-03-02 10:13【大中小】

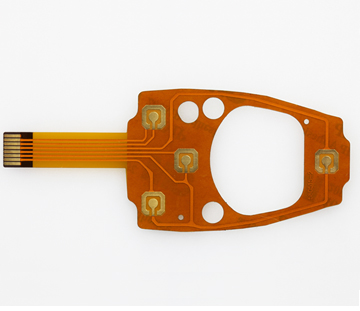

1)撓性絕緣基材上可構成多層電池PCB，其成品規定為可以撓曲:這種結構通常是把許多單面或雙面微帶可撓性電池PCB的兩面端粘結在一起，但其中心部分并末粘結在一起，從而具有高度可撓性。為了具有所希望的電氣特性，如特性阻抗性能和它所互連的剛性電池PCB相匹配，多層軟性電池PCB部件的每個線路層，必須在接地面上設計信號線。為了具有高度的可撓性，導線層上可用一一層薄的、適合的涂層，如聚酰亞胺，代替一層較厚的層壓覆蓋層。金屬化孔使可撓性線路層之間的z面實現所需的互連。這種多層軟性電池PCB最適合用于要求可撓性、高可靠性和高密度的設計中。

2)在軟性絕緣基材上構成多層電池PCB，其成品末規定可以撓曲:這類多層軟性電池PCB是用軟性絕緣材料，如聚酰業膠薄膜，層壓制成多層板。在層壓后失去了固有的可撓性。當設計要求最大限度地利用薄膜的絕緣特性，如低的介電常數、厚度均勻介質、較輕的重量和能連續加工等特性時，就采用這類軟性電池PCB。例如，用聚酰亞胺薄膜絕緣材料制造的多層電池PCB比環氧玻璃布剛性電池PCB的重量大約輕三分之一-。

3)在軟性絕緣基材上構成多層電池PCB，其成品必須可以成形，而不是可連續撓曲的:這類多層軟性電池PCB是由軟性絕緣材料制成的。雖然它用軟性材料制造，但因受電氣設計的限制，如為了所需的導體電阻，要求用厚的導體，或為了所需的阻抗或電容，要求在信號層和接地層之間有原的絕緣隔離，因此，在成品應用時它已成形。術語“可成型的”定義為:多層軟性電池PCB部件具有做成所要求的形狀的能力，并在應用中不能再撓曲。這時，要求帶狀線或三維空間設計的導體電阻低、電容耦合或屯路噪聲極小以及在互連端部能平滑地彎曲成90°。用聚酰亞胺薄膜材料制成的多層電池軟板實現了這種布線任務。因為聚酰亞胺薄膜耐高溫、有可撓性、而且總的電氣和機械特性良好。為了實現這個部件截面的所有互連，其中走線部分進一步叮分成多個多層撓性線路部件，并用膠粘帶合在一起，形成一條印制電路束。
