軟板廠中熱壓情況下的軟板研究

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：4055發布日期：2021-03-19 10:46【大中小】

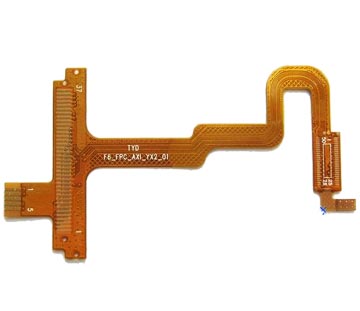

與剛性板（硬板）相比，由于撓性板（軟板）自身的一些特性，使得其在尺寸穩定性方面遠遜于剛性板，在受到外力作用時很容易發生形變。相關的研究工作者研究了層壓機參數如壓力大小和溫度分布及其均勻性對撓性板尺寸穩定性的影響，但對于層壓過程由于壓機壓力及半固化片流動和固化過程等導致的撓性板形變卻缺乏足夠的研究分析。

另外，撓性基材聚酰亞胺形變的各項異性，使其在MD（供應商機械加工方向）和TD方向（垂直于MD方向）的形變不一致，也進一步增加了撓性板形變分析的難度。研究撓性板在層壓過程中的具體形變對管控剛撓結合板層壓過程出現的層偏缺陷具有重要意義。

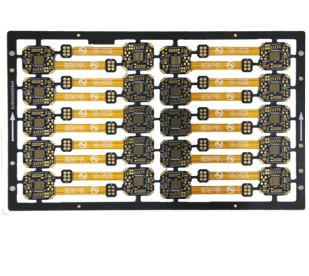

剛撓結合板在層壓時，在壓機參數一定的情況下，撓性部分在水平方向的形變受多個作用力的影響，有來自壓機鋼板的壓力、半固化片固化反應的收縮應力、硬板的抑制應力、鉚釘?shù)囊种茟?yīng)力、高溫烘烤導致的收縮應力、以及熱效應引起的熱脹冷縮等等。這些影響因素交織一起共同作用于撓性板上，難于明確區分各個因素的影響機制。

層壓過程中，軟板受力情況復雜，軟板的變形主要由以下幾種情況導致：

（1）軟板受到鋼板垂直壓力的作用，使得軟板在水平方向產生張應力F1，在力F1的作用下，軟板尺寸發生漲的趨勢；

（2）半固化片在固化反應過程中，半固化片的收縮使得軟板受到壓應力F2，軟板尺寸發生縮的趨勢；

（3）鉚釘?shù)淖饔茫很洶搴陀舶逋ㄟ^鉚釘進行固定，由于硬板的剛性明顯優于軟板，因此，軟板的變形受到鉚釘?shù)囊种谱饔?。?dāng)軟板尺寸縮小時，鉚釘對軟板的作用力表現為張應力F3；反之亦然，軟板受到壓應力F4；

（4）層壓在高溫下進行，因此高溫過程對軟板有進一步的烘烤作用，使得軟板尺寸有縮的趨勢，軟板受到收縮應力即壓應力F5；

（5）由于層壓過程存在的溫度梯度，軟板形變還受熱效應影響，表現為熱脹冷縮。
