軟板壓合的形變分析

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3444發布日期：2021-03-24 09:50【大中小】

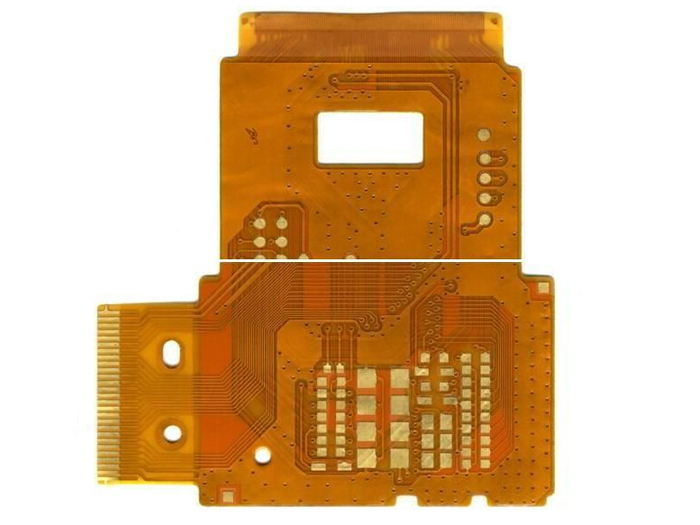

近些年，在傳統PCB板市場增幅有所放緩的情況下，撓性板和剛撓結合板的市場份額卻依然保持著高速增長。剛撓結合板因其具備撓曲性、重量輕、體積小及可立體封裝等優點，使其在通訊、汽車、醫療、軍工、航空航天及家電領域的應用越來越廣泛。

然而，剛撓結合板設計復雜及制作難度一直制約著其快速發展，其中剛撓結合板的層壓過程就經常造成不可修復的層偏缺陷。與剛性板（硬板）相比，由于撓性板（軟板）自身的一些特性，使得其在尺寸穩定性方面遠遜于剛性板，在受到外力作用時很容易發生形變。

這里將傳統壓合分解成三種情況，即完全自由變形壓合（未添加半固化片、未鉚合）、半自由變形壓合（添加半固化片、未鉚合）、常規壓合（添加半固化片、鉚合），詳細分析了剛撓結合板在層壓過程的變形狀況，系統研究了在層壓參數一定的情況下，層壓壓力和半固化片的流動、固化、數量等對撓性板形變的影響。

層壓過程中，軟板受力情況復雜，軟板的變形主要由以下幾種情況導致：

（1）軟板受到鋼板垂直壓力的作用，使得軟板在水平方向產生張應力F1，在力F1的作用下，軟板尺寸發生漲的趨勢；

（2）半固化片在固化反應過程中，半固化片的收縮使得軟板受到壓應力F2，軟板尺寸發生縮的趨勢；

（3）鉚釘?shù)淖饔茫很洶搴陀舶逋ㄟ^鉚釘進行固定，由于硬板的剛性明顯優于軟板，因此，軟板的變形受到鉚釘?shù)囊种谱饔?。?dāng)軟板尺寸縮小時，鉚釘對軟板的作用力表現為張應力F3；反之亦然，軟板受到壓應力F4；

（4）層壓在高溫下進行，因此高溫過程對軟板有進一步的烘烤作用，使得軟板尺寸有縮的趨勢，軟板受到收縮應力即壓應力F5；

（5）由于層壓過程存在的溫度梯度，軟板形變還受熱效應影響，表現為熱脹冷縮。
