當前動力電池管理系統在設計采樣回路時多采用線束和接插件連接電芯和控制器。隨著電池包電芯數量的增加，采用線束和接插件的連接方式，首先布線很難做到規整劃一，走線需要壓縮有限的電池包空間，裝配對人工依賴很大，不利于自動化、集成化生產；其次接插件很難做密封設計，且占用較大的高度空間，不利于電池包空間優化。

隨著電池軟板內模組數量的增加，接插件數量和線束長度也隨之增加，成本壓力越來越大，不利于低成本發展方向.電池管理系統中的低壓采樣回路目前主流的方案大多采用線束連接，一端與電芯的Busbar焊接，另一端匯入到接插件，然后通過接插件與控制器連接。線束在模組內走線和固定，不同線束之間需要做防錯，線束長短不一，很難做到自動化、集成化生產，生產效率不高。

單根線束分別與Busbar焊接，焊接一致性、焊接強度和可靠性難以做到完全可控，嚴重的將影響采樣精度，降低耐久性能。通過接插件將采樣線束與控制器連接，方便插拔，但接插件很難做到密封處理，端子易受電池包內凝露等的影響產生腐蝕，導致接觸電阻變大，影響采樣精度。

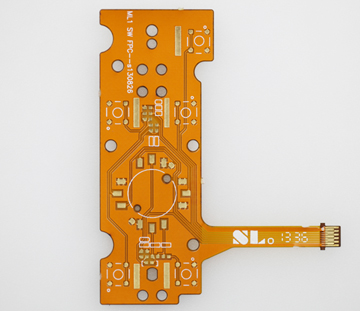

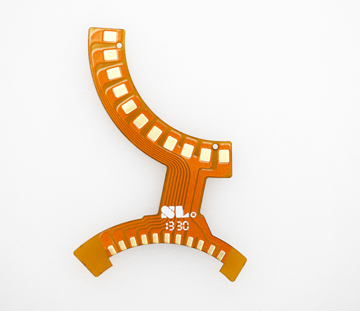

為此，本文將取消接插件，設計一種基于FPC和PCB的軟硬板集成連接方案，通過對FPC和PCB板的連接接口進行優化設計，采用焊接形式做PCB-FPC的一體化集成，有效降低了高度空間和成本。FPC本體設計FPC作為連接電芯和控制器的采樣通道，在設計時需結合模組的尺寸，控制器所處的位置、尺寸進行優化。首先確定采樣點位置和數量。串并連接的模組根據串聯電芯的數量確定電壓采樣通道數。根據模組內溫度場分布確定溫度傳感器的位置和數量,采樣點位置和數量確認好后，根據采樣通道的電流范圍和鋪銅厚度確定線寬和線距。

當鋪銅厚度為1oZ，線路最大電流不超過300mA時，選用0.2mm的線寬和線距。根據采樣線數量、線寬和線距確定FPC的寬度。由于采用FPC連接電芯和PCB，F(xiàn)PC上可以焊接元器件，本文選用貼片熱敏電阻作為溫度傳感器。為更準確地測量電芯的溫度，熱敏電阻將盡可能地靠近電芯。受限于模組結構，熱敏電阻無法貼在電芯表面。

本設計中熱敏電阻將貼裝在FPC上，且位置靠近Busbar，可相對準確地測量電芯溫度。本設計中FPC與Busbar之間采用鎳片進行連接。有兩種不同類型的鎳連接片，其中一種鎳片開窗，內嵌熱敏電阻，熱敏電阻所在的FPC背部補強，防止電阻開裂。電芯在使用過程中會逐漸膨脹，會有一定的變形量，為防止電芯膨脹變形導致FPC出現較大應力，設計上采用懸臂結構，可抵消一部分電芯變形量。FPC-PCB接口至少需要滿足以下兩項要求:

1）穩定的電氣連通性能。相比于傳統接插件通過端子連接的形式，PCB與FPC通過預留的焊盤進行焊接連接，接口部位不能存在漏焊、虛焊、短路等失效形式，確保穩定可靠的電導通，采樣信號實時、無失真地傳輸給控制器。

2）可靠的機械強度。該設計應用在動力電池包內，環境復雜，安全等級高，且需要滿足整車使用壽命內的安全、可靠性要求，所設計的接口需要通過振動、耐久、冷熱循環、溫濕度循環以及鹽霧腐蝕等各種工況的驗證。

采用兩片F(xiàn)PC分別與PCB進行連接，兩片F(xiàn)PC相比單片F(xiàn)PC設計，拼版率更高，成本更優。FPC上采樣線的數量根據所要采集的電壓、溫度點的數量定義。該設計中共有15根采樣線，其中一片F(xiàn)PC有6根采樣線，另一片F(xiàn)PC上有9根采樣線。為增大連接強度，設計采用雙排焊盤，第一排焊盤為半圓型，目的是與PCB邊緣的半圓形焊盤進行連接，該設計的優點是可以直觀地檢查爬錫量和爬錫的一致性；第二排為圓形焊盤，將與PCB板的第二排過孔焊盤連接。

兩排焊盤之間電氣連接，極端情況下，即便有一排焊點出現開裂或接觸不良，另一排仍可以保證正常的電氣連接。此外，為增大連接強度，每片F(xiàn)PC的兩端設計有起加強作用的焊盤。FPC-PCB的焊接結合點位于PCB的邊緣，可以最大化地保證PCB板的利用率。相應地，PCB設計為雙排過孔焊盤，采用過孔焊盤的設計，一方面可以增大爬錫面積，錫膏可以延伸到孔壁上，增大連接強度；另一方面，可以有效避免錫膏蔓延到相鄰焊盤，造成短路。選型分別采用Reflow回流焊接工藝和HotBar熱壓工藝對所設計的連接方案進行試制和驗證。主要從氣孔率、拉力和剝離力3方面評價兩種焊接工藝，擇優選取最終焊接方案。
