FPC軟板組裝前的準備工作
當我們要做軟板的時候，都需要有一些準備工作，這些需要準備進行的工序是fpc軟板由于材料的特性和連接方面的問題所以在SMT組裝前需要進行一些工序：
1.聚酰亞胺介電質或者任何吸收濕氣的材料，需要在125度的溫度下進行預烘一個小時，這個要基于不同的軟板結構來對待，多層軟板和軟硬結合板需要更長的時間來清除濕氣，烘烤完成后最好在15分鐘內完成焊接不要拖延較長的時間。
2.需要保持一定離板距離，保持硬體和第一層軟板的分離，因?yàn)樾枰臻g確認焊接均勻度。
3.凸起的接觸插銷，時常被指定可超出焊錫內圓的范圍，典型外觀是0.062in。要符合這個需求，插銷必須剪切到正確長度，以提供離板高度加上軟板、內圓角、凸起等高度。這需要使用銳利剪切工具來保持最小毛邊，因?yàn)槊厱?huì)造成軟板組裝和硬體間的干擾，同時可能損傷絕緣和襯墊。

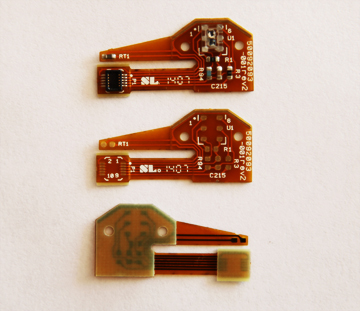

.jpg)
4.如果有制作簡單的灌膠或檔條，就可以用定型涂裝來處理，這可能是一個夕膠咬合或其它開放式的裝置。
5.如果連接器插銷上有金存在，插銷應該要預浸在正確的焊錫合金中洗掉金，以驗證可焊接性和輔助快速的軟板搭接。
6.一些軟板組裝前的檢驗是必要得，fpc軟板和所有硬體項目在進行結合前應該要確認是良好的。
7.事先規劃?rùn)z驗和測試，可以避免過多的人力耗損?？梢酝高^(guò)最終組裝電性測試來執行，律定探針進行接觸性測試是必要的。
雖然不是所有的軟板都是采用聚酰亞胺樹脂材料作為軟板材料生產，其它很多的材料生產的FPC軟板在高溫焊接環境下，都可能發生短路現象，因此對于組裝良率的保持建議還是使用聚酰亞胺材料制作軟板。
