電池軟板貼片常見的焊接缺陷原因分析

文章來源:作者:何琴 查看手機網址
掃一掃!
掃一掃!
人氣:2405發布日期:2022-01-25 02:29【

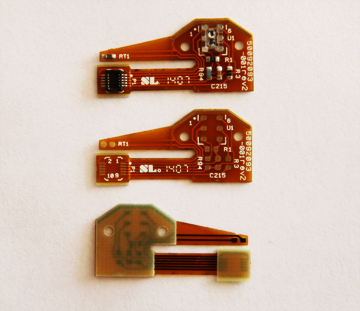

電池軟板貼片的生產過程中,難免會出現焊接缺陷和外觀缺點,這些因素會對軟板產生一點危險,今天就詳細介紹電池軟板貼片常見的焊接缺陷、外觀特點、危害及原因分析,一起來看看吧!

虛焊

外觀特點:焊錫與元器件引線或與銅箔之間有明顯黑色界線,焊錫向界線凹陷。

危害:不能正常工作。

原因分析:

元器件引線未清潔好,未鍍好錫或被氧化。

印制板未清潔好,噴涂的助焊劑質量不好。

焊料堆積

外觀特點:焊點結構松散、白色、無光澤。

原因分析:

焊料質量不好。

焊接溫度不夠。

焊錫未凝固時,元器件引線松動。

焊料過多

外觀特點:焊料面呈凸形。

危害:浪費焊料,且可能包藏缺陷。

原因分析:焊錫撤離過遲。

焊料過少

外觀特點:焊接面積小于焊盤的80%,焊料未形成平滑的過渡面。

危害:機械強度不足。

原因分析:

焊錫流動性差或焊錫撤離過早。

助焊劑不足。

焊接時間太短。

松香焊

外觀特點:焊縫中夾有松香渣。

危害:強度不足,導通不良,有可能時通時斷。

原因分析:

焊機過多或已失效。

焊接時間不足,加熱不足。

表面氧化膜未去除。

過熱

外觀特點:焊點發白,無金屬光澤,表面較粗糙。

危害:焊盤容易剝落,強度降低。

原因分析:烙鐵功率過大,加熱時間過長。

冷焊

外觀特點:表面成豆腐渣狀顆粒,有時可能有裂紋。

危害:強度低,導電性能不好。

原因分析:焊料未凝固前有抖動。

浸潤不良

外觀特點:電池軟板焊料與焊件交界面接觸過大,不平滑。

危害:強度低,不通或時通時斷。

原因分析:

焊件清理不干凈。

助焊劑不足或質量差。

焊件未充分加熱。

不對稱

外觀特點:焊錫未流滿焊盤。

危害:強度不足。

原因分析:

焊料流動性不好。

助焊劑不足或質量差。

加熱不足。

松動

外觀特點:導線或元器件引線可移動。

危害:導通不良或不導通。

原因分析:

焊錫未凝固前引線移動造成空隙。

引線未處理好(浸潤差或未浸潤)。

拉尖

外觀特點:出現尖端。

危害:外觀不佳,容易造成橋接現象。

原因分析:

助焊劑過少,而加熱時間過長。

烙鐵撤離角度不當。

橋接

外觀特點:相鄰導線連接。

危害:電氣短路。

原因分析:

焊錫過多。

烙鐵撤離角度不當。

針孔

外觀特點:目測或低倍放大器可見有孔。

危害:強度不足,焊點容易腐蝕。

原因分析:引線與焊盤孔的間隙過大。

氣泡

外觀特點:引線根部有噴火式焊料隆起,內部藏有空洞。

危害:暫時導通,但長時間容易引起導通不良。

原因分析:

引線與焊盤孔間隙大。

引線浸潤不良。

雙面板堵通孔焊接時間長,孔內空氣膨脹。

銅箔翹起

外觀特點:銅箔從印制板上剝離。

危害:印制板已損壞。

原因分析:焊接時間太長,溫度過高。

剝離

外觀特點:焊點從銅箔上剝落(不是銅箔與印制板剝離)。

危害:斷路。

原因分析:焊盤上金屬鍍層不良。
