fpc貼片焊接加工對FPC板的要求

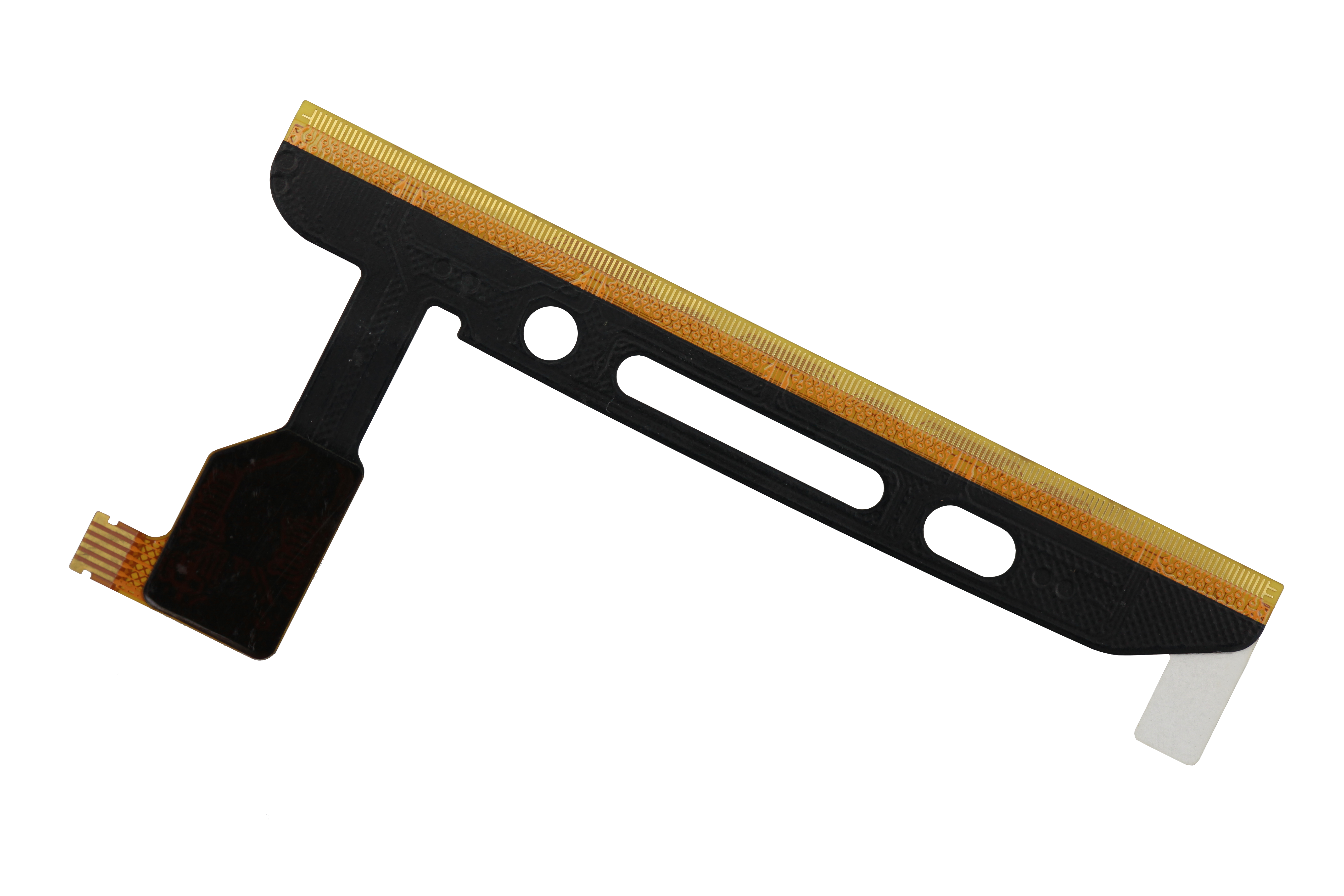

深聯電路FPC貼片焊接加工的時候，通常會對FPC貼片板有很多的要求，且必須滿足要求的板子才能接受焊接加工。那么為什么焊接加工需要對板子有這么多要求呢？原來，F(xiàn)PC貼片的加工過程中，會經過非常多的特殊工藝，而特殊工藝的應用隨即帶來的就是對軟板板子的要求，如果軟板板子存在問題，就會加大FPC貼片焊接工藝的難度，最終可能導致焊接缺陷，板子不合格等情況。因此，為了能保證特殊工藝的加工順利完成，也為了方便FPC貼片焊接加工，軟板板在尺寸、焊盤距離等方面都要符合可制造性要求，今天就來看看FPC貼片焊接加工對軟板板的要求吧。
1、軟板尺寸
軟板寬度(含板邊) 要大于等50mm，小于460mm，軟板長度(含板邊) 要大于等50mm。尺寸過小需做成拼板。
2、軟板板邊寬度
板邊寬度：>5mm，拼板間距：<8mm，焊盤與板緣距離：>5mm
3、軟板彎曲度
向上彎曲程度：<1.2mm，向下彎曲程度：<0.5mm，軟板扭曲度：最大變形高度÷對角長度<0.25
4、軟板板Mark點
Mark的形狀：標準圓形、正方形、三角形；
Mark的大小：0.8~1.5mm；
Mark的材質：鍍金、鍍錫、銅鉑；
Mark的表面要求：表面平整、光滑、無氧化、無污物；
Mark的周圍要求：周圍1mm內不能有綠油或其它障礙物，與Mark顏色有明顯差異；
Mark的位置：距離板邊3mm以上，周圍5mm內不能有類似Mark的過孔、測試點等。
5、軟板焊盤
貼片元器件焊盤上無通孔。若有通孔會導致錫膏流入孔中，造成器件少錫，或者錫流到另一面，造成板面不平，無法印刷錫膏。
在進行軟板設計及生產時，需了解FPC貼片焊接工藝的一些知識，這樣才能使產品適合生產。先了解加工廠的要求，可以讓后面的生產制造過程更為順利，避免不必要的麻煩。
這就是FPC貼片焊接加工對軟板板的要求，在生產軟板板的時候不懈怠，生產出優質合規的軟板板才能讓板子更好的接受其他特殊工藝，并給予軟板板生命，并注入功能的靈魂。
