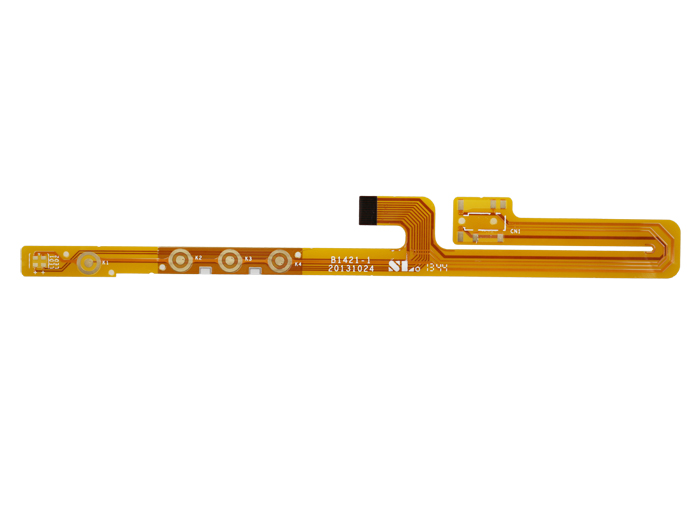

對柔性線路板而言，柔性線路板貼片焊接也是有要求的！
FPCA焊接加工的時候，通常會對FPCA有很多的要求，且必須滿足要求的板子才能接受焊接加工。
那么為什么焊接加工需要對板子有這么多要求呢？原來，F(xiàn)PCA的加工過程中，會經過非常多的特殊工藝，而特殊工藝的應用隨即帶來的就是對柔性線路板子的要求，如果柔性線路板子存在問題，就會加大FPCA焊接工藝的難度，最終可能導致焊接缺陷，板子不合格等情況。
因此，為了能保證特殊工藝的加工順利完成，也為了方便FPCA焊接加工，柔性線路板在尺寸、焊盤距離等方面都要符合可制造性要求，那么今天小編就帶你看看FPCA加工對柔性線路板的要求吧。
01柔性線路板尺寸
柔性線路板寬度(含板邊) 要大于等50mm，小于460mm，柔性線路板長度(含板邊) 要大于等50mm。尺寸過小需做成拼板。
02柔性線路板邊寬度
板邊寬度：>5mm，拼板間距：<8mm，焊盤與板緣距離：>5mm
03柔性線路板彎曲度
板邊寬度：>5mm，拼板間距：<8mm，焊盤與板緣距離：>5mm
.jpg)
04 柔性線路板Mark點
Mark的形狀：標準圓形、正方形、三角形；
Mark的大??；0.8~1.5mm；
Mark的材質：鍍金、鍍錫、銅鉑；
Mark的表面要求：表面平整、光滑、無氧化、無污物；
Mark的周圍要求：周圍1mm內不能有綠油或其它障礙物，與Mark顏色有明顯差異；
Mark的位置：距離板邊3mm以上，周圍5mm內不能有類似Mark的過孔、測試點等。
05 柔性線路板焊盤
貼片元器件焊盤上無通孔。若有通孔會導致錫膏流入孔中，造成器件少錫，或者錫流到另一面，造成板面不平，無法印刷錫膏。
在進行柔性線路板設計及生產時，需了解FPCA焊接工藝的一些知識，這樣才能使產品適合生產。先了解加工廠的要求，可以讓后面的生產制造過程更為順利，避免不必要的麻煩。
這就是FPCA焊接加工對柔性線路板的具體要求，在生產柔性線路板的時候不懈怠，生產出優質合規的柔性線路板才能讓板子更好的接受其他特殊工藝，并給予柔性線路板生命，并注入功能的靈魂。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
