電池FPC之iPhone 14 詳細拆解，更多內部元件細節曝光！

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：6175發布日期：2022-09-21 08:40【大中小】

據電池FPC小編了解，iPhone 14 回歸“拆后蓋”模式據近日曝光的iPhone 14 拆機視頻顯示，本次新機iPhone 14 回歸了當年iPhone 4三明治時代的拆機方式，整機可以從可拆卸式玻璃背板位置開啟或者從屏幕入手拆解。這也是iPhone十年來首次回歸這種機身結構，此前從iPhone 5開始就一直是從屏幕入手拆解。

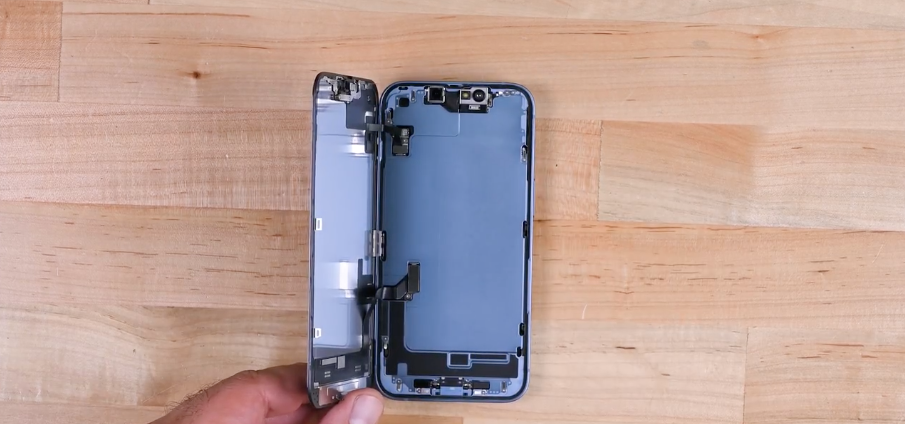

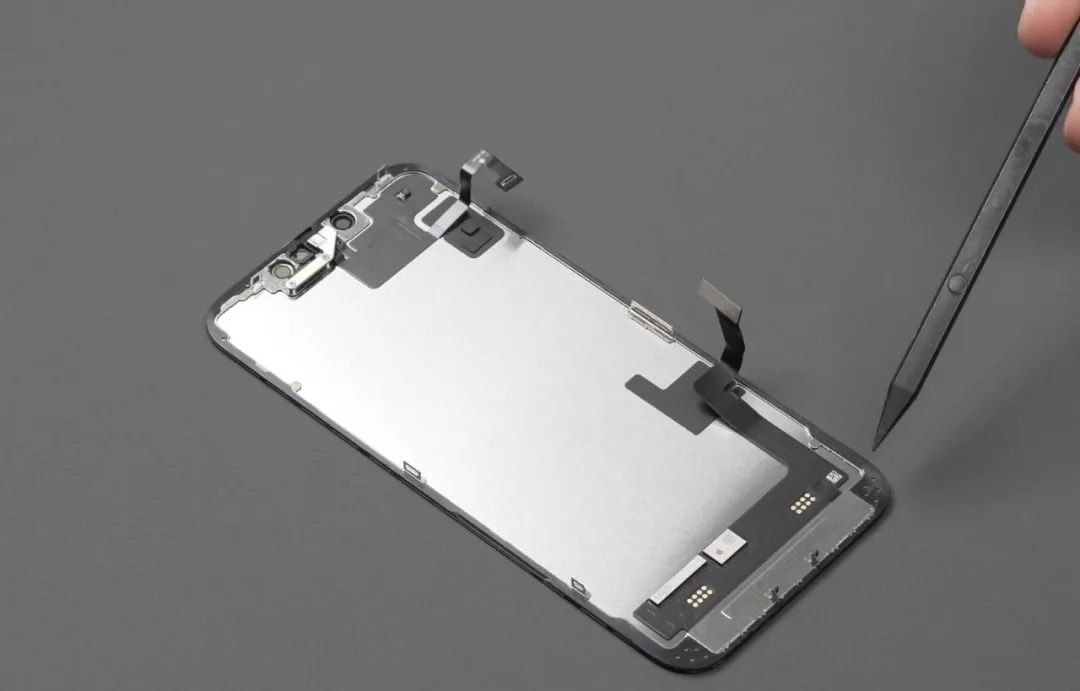

△ 從屏幕入手拆解

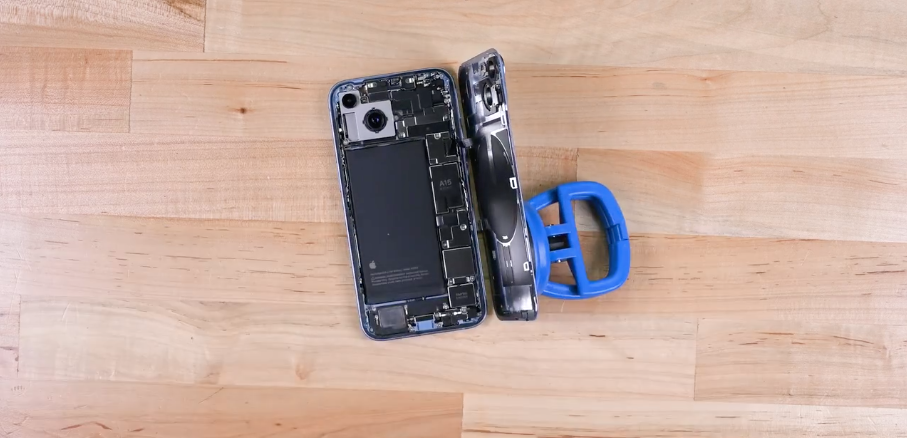

△ 從后蓋入手拆解過去十年，無法單獨拆卸 iPhone 的后蓋一直是蘋果設計中為人所詬病的一點。

例如 iPhone 12 和 iPhone 13 系列要更換背板玻璃，蘋果 Apple Store 和蘋果授權服務商需要從顯示屏一側打開設備，并拆卸組件，然后安裝一個“iPhone Rear System”部件。該部件是一個 iPhone 的外殼，包含了所有除顯示屏和后置攝像頭外的其他組件。目前來看，直接開后蓋的方式有利有弊，優勢是更換后殼的成本大大降低，不再需要像之前那樣將手機完全拆除的復雜方式了，更不用更換整個中框模組。后期第三方后殼更換費用應該會壓低到白菜價，幾十塊錢就能換新，或者更換其他喜歡的顏色。

iPhone 14 升級了散熱

據電池FPC小編了解，早在產品發布時，蘋果官方便重點強調iPhone 14 的散熱升級。眾所周知，歷代iPhone從未在散熱方面堆料，別說是VC均熱板、相變導熱材料這類高端散熱技術。就連最簡陋的石墨散熱片，也不舍得給一張。這就導致A系芯片雖然能在跑分上拉開巨大差距，但是卻不一定有更好的游戲體驗。如果僅僅是不堆散熱也就罷了，關鍵是從iPhone換成全面屏設計開始，除了XR、SE外，全面屏iPhone一律采用雙層主板結構。雙層主板把芯片夾在中間，導致芯片極易積熱，發熱降頻成家常便飯。既然蘋果聲稱iPhone 14改善了散熱，那具體做了什么措施呢？為了達到散熱優化的效果，據電池FPC小編了解，iPhone 14 在屏幕與主板之間加了一個“鋁制擋板”，這塊鋁板的面積非常大，并且和機身中框一體成型，預計能起到導熱的效果。

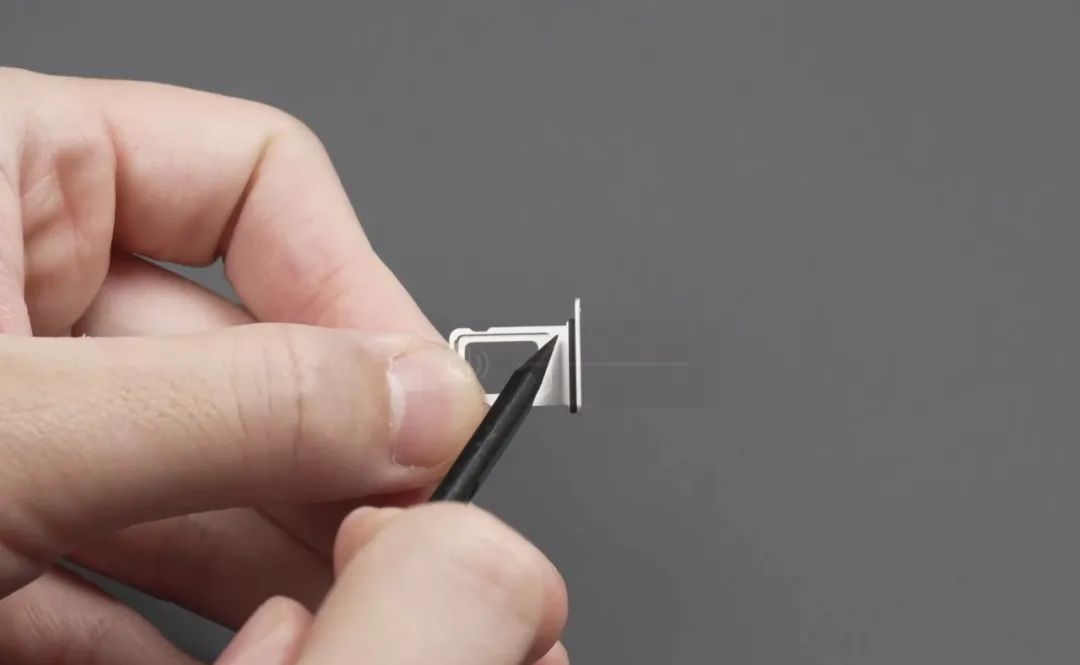

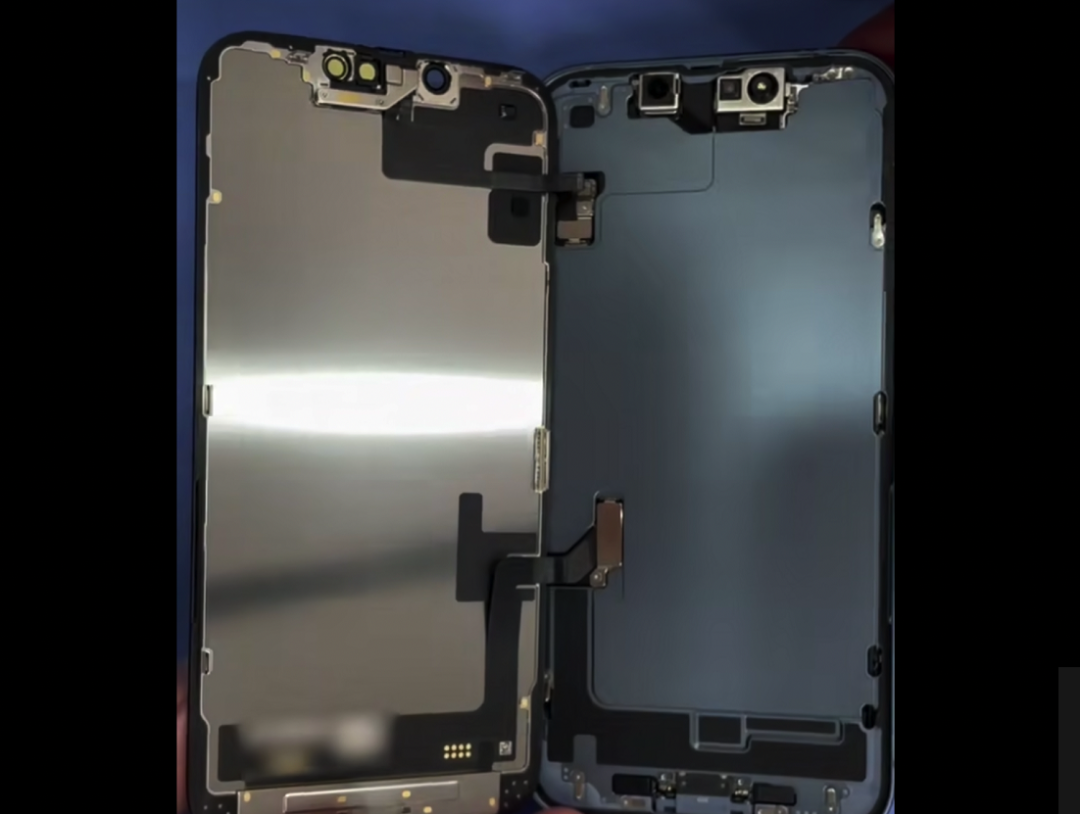

△ 屏幕與主板之間增加“鋁制擋板”卡托雙Nano- SIM設計，材質是金屬，內側用防塵防水的膠圈。
