關于電池軟板你了解多少呢？一起來看看吧

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：815發布日期：2024-09-26 09:48【大中小】

新能源汽車?yán)m(xù)航里程的提高，一方面是提高電量，另一方面是降低非動力部分的載荷重量。
從這兩個方面考慮，占用空間小，自身重量輕的軟板，都將是新能源汽車電氣系統中的上上之選。加之高溫可靠性好，電路設計繁簡兼宜，因此得到廣泛應用。

在過去，新能源車用圓柱形電池的時候主要是用線束連接的，后面方形電池的方案基本上都用軟板連接。新能源車從去年10月份開始放量，2021年4月份之后就明顯感覺到FPC的產能緊張了。

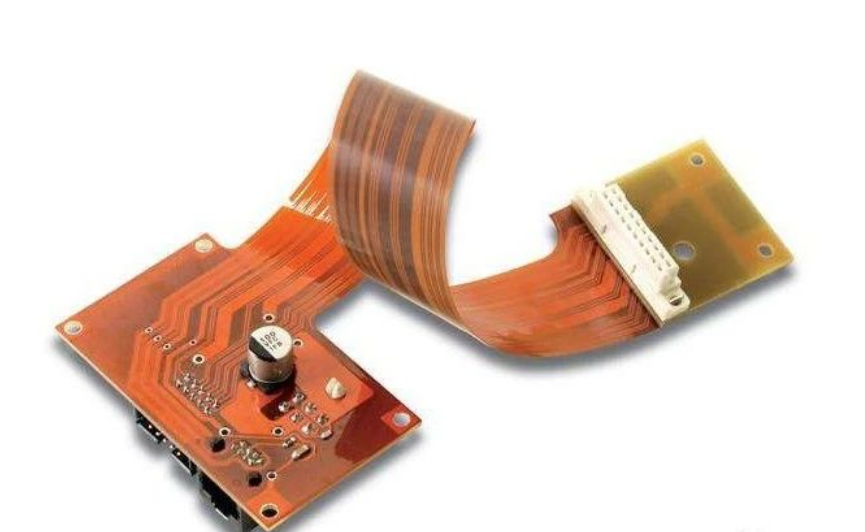

柔性線路板（Flexible Printed Circuit 簡稱FPC）又稱“軟性線路板，簡稱軟板”。柔性印刷電路板，具有配線密度高、重量輕、厚度薄的特點，是許多硬性印刷電路板不具備的。

它可以自由彎曲、卷繞、折疊，可依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化。

FPC可大大縮小電子產品的體積，適用電子產品向高密度、小型化、高可靠方向發展的需要。因此，F(xiàn)PC在航天、軍事、移動通訊、手提電腦、計算機外設、PDA、數字相機等領域或產品上都有廣泛應用。

電芯組成模組需要把電芯串并聯，這個時候需要用到線束或FPC去連接。FPC上集成NTC、保險絲等，對動力電池包進行實時監控溫度和電壓，將所采集數據反饋至BMS，在超過所設定的安全范圍，采集板保險絲將及時熔斷，確保動力電池安全可靠工作。線束方案是用水滴式傳感器，通過接插件連接，傳統線束產品有一致性問題，有召回案例，19年底和20年初有整車廠召回，焊接、脫皮等問題。

相對于傳統線束，F(xiàn)PC軟板擁有高度集成、自動化組裝、裝配準確性、超薄厚度、超柔軟度、輕量化等諸多優勢。FPC方案的綜合成本還是要比線束方案低的，雖然原材料來看傳統線束更便宜，但在模組環節，一條線束方案的產線上可能要15個人工，軟板方案的產線上可能只需要五六個人，而且FPC的一致性要更好。
