FPC多層板制作生產流程

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：8489發布日期：2016-03-01 10:50【大中小】

眾所周知，FPC所用到的材料跟普通的FR4所生產的板子是完全不同的，正所謂柔性線路板，其實就是可以彎曲的，所選的材料就完全不同，所以用到的生產工藝流程也有很大的區別。

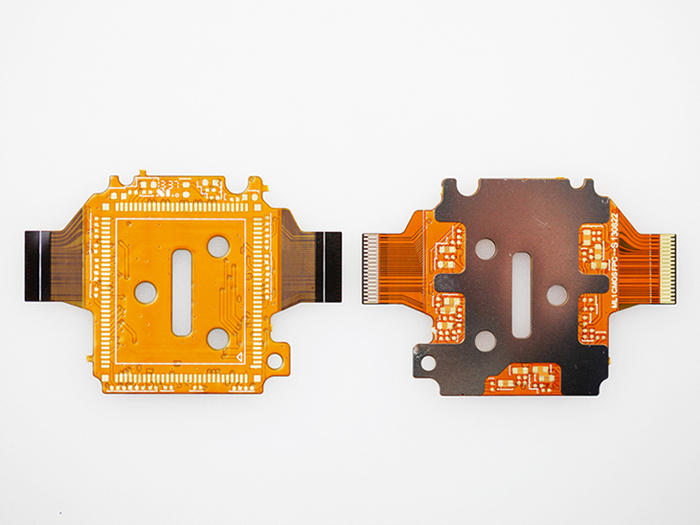

fpc

接觸過fpc的都知道，在fpc軟板廠的生產工藝中會有很多種類型的fpc生產工藝流程，比如單面FPC流程與雙面FPC流程，這是也是有區別的，當然還有更復雜的多層fpc以及多層軟硬結合板的流程，流程都會有很大的區別。下面我們先來了解下單面FPC與雙面FPC的生產流程：

表面處理：沉金、防氧化、鍍金、噴錫

普通的雙面FPC流程：

開料→ 鉆孔→ PTH → 電鍍→ 前處理→ 貼干膜 → 對位→曝光→ 顯影 → 圖形電鍍 → 脫膜 → 前處理→ 貼干膜 →對位曝光→ 顯影 →蝕刻 → 脫膜→ 表面處理 → 貼覆蓋膜 → 壓制 → 固化→ 沉鎳金→ 印字符→ 剪切→ 電測 → 沖切→ 終檢→包裝 → 出貨

簡單的單面FPC流程：

開料→ 鉆孔→貼干膜 → 對位→曝光→ 顯影 →蝕刻 → 脫膜→ 表面處理 → 貼覆蓋膜 → 壓制 → 固化→表面處理→沉鎳金→ 印字符→ 剪切→ 電測 → 沖切→ 終檢→包裝 → 出貨

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
