柔性電路板的歷史沿革

文章來源：2011軟性電路板技術簡介作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：5348發布日期：2016-06-22 10:18【大中小】

最早柔性線路板是用線路印刷制作，早在1904年左右Thomas Edison于亞麻材質紙上制作出導電線用來取代一般電線。因此他提出以油墨印刷后，在圖形表面灑上金屬硝酸鹽粉末，再以還原法將金屬鹽還原成金屬態導電線路。這是柔性線路板實用性概念的濫觴，但是未見這種概念實際用于量產，近年來又有類似概念提出用于制作線路產品。

早期先進業者提出過許多相關專利，例如：1916年有以金屬箔片進行選擇性蝕刻線路的概念提出，專利擁有者是Novotny。選擇性蝕銅的方法早在1920年代就已經實用化，利用感光材料進行曝光、顯影、蝕刻來制作線路，這些技術后來陸續被用在制作各種不同線路產品。

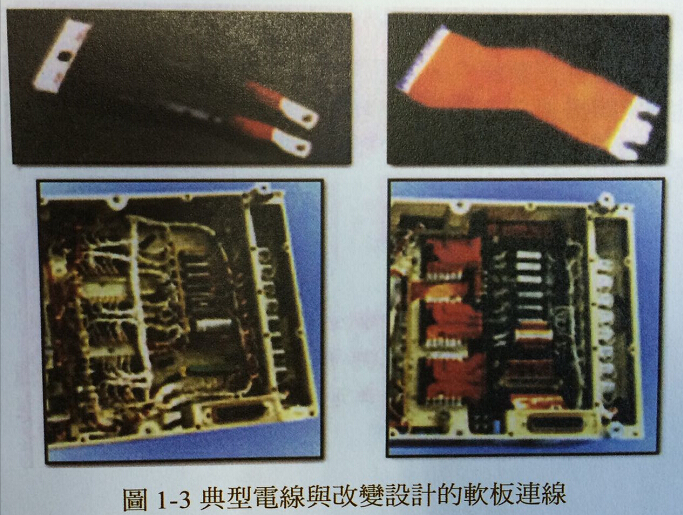

在當時有多種不同制程被提出，包括：印刷法、轉印法、電鍍法等技術組合。早期因?yàn)榭捎貌牧嫌邢?，橡膠材料成為發明者的主要選擇，雖然材料不同但質地軟、可撓曲都在文件中出現，因此雖然數十年后立體3-D線路才被實用化，但它的概念早已存在。圖1-3為典型傳統電路與柔性線路板連結機構的對比范例。

不論軟或硬質電路板，真的開始大量用于工業界并成為電氣產品一部分的時間，仍然是在1940年代以后才逐漸成形。它取代了1940年代以前，電器產品以銅線配電的生產方式，使大量生產復制速度加快，因此產品體積得以縮小、方便性提升、單價降低。1960年代以后，電唱機/錄音機/錄影機等產品，陸續采用電路板制造技術進行大量生產，柔性線路板則在后來的一些連結及特殊應用方面所引用。近年來隨著電子構裝及產品設計的立體化、輕薄化、柔性線路板的重要性與日俱增。
