深圳FPC廠之軟板的應變解除

文章來源：作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：5484發布日期：2016-07-26 08:50【大中小】

在補強板邊緣提供應變解除機構，可以幫助避免應該力在軟到硬的轉化區域提升。如果設計者在設計與制造階段忽視了這個部分，很容易在轉換區發生軟板撕裂的線路斷裂現象。此時深圳FPC廠可以靠采用后續技術中的一或多個方法來處理。

1.在轉換區域做出圓弧補強邊緣

補強邊緣在軟板突出的位置區域，應該要以圓弧或提供一個半徑的邊緣外型處理，以避免產生應力集中的點。另外在組裝前對硬質補強材的轉換邊緣，以銼刀或砂紙進行圓角處理，也會產生類似的好處。

2.補強板邊緣的圓角處理

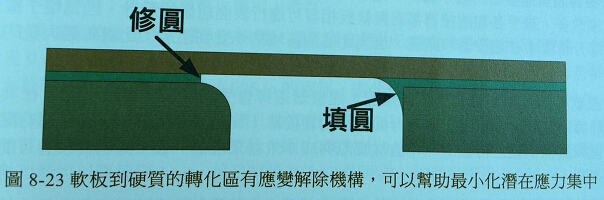

補強板轉化區邊緣的圓角處理，可以用彈性黏著劑或環氧樹脂處理，這是一種另類的軟板應變釋放普遍方法。圓滑狀的高分子可以提供簡單的應變轉換，作用在補強板到軟板之間，圖8-23描述這兩種方式。
