指紋識別軟板之手機指紋解鎖什么原理?

文章來源：電子發燒友作者：梁波靜查看手機網址

掃一掃！

掃一掃!

人氣：4291發布日期：2019-07-16 09:31【大中小】

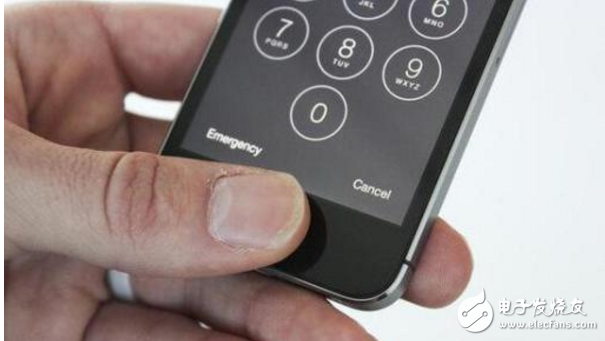

指紋識別模塊是通過特定的感應模組實現對于個體指紋特征的識別。簡單來說，每一個指紋手機都會擁有一個指紋識別軟板，通過該模塊將用戶的指紋收集并轉化成數據，存儲在手機存儲的特定區域，在使用的時候進行調用，而不同的指紋識別技術收集指紋的方式也有所不同。

指紋識別分類：

光學式指紋

是利用光線反射成像識別用戶指紋，該類型指紋軟板對使用環境的溫度濕度都有一定的要求，并且在識別準確度上并不理想，再加上這種模塊一般會占用更大的空間，使其難以在手機端有所作為。

電容式指紋

電容式指紋模塊是利用硅晶元與導電的皮下電解液形成電場，指紋的高低起伏會導致二者之間的壓差出現不同的變化，借此可實現準確的指紋測定。該方式適應能力強，對使用環境無特殊要求，同時，硅晶元以及相關的傳感原件對空間的占用在手機設計的可接受范圍內，因而使得該技術在手機端得到了比較好的推廣。目前的電容式指紋模塊也分為劃擦式與按壓式兩種，前者雖然占用體積較小，但在識別率以及便捷性方面有很大的劣勢，這也直接導致廠商全都將目光鎖定在了操作更加隨意、識別率更高的按壓式電容指紋模塊。

電容紋識別模組主要由芯片、“藍寶石”、金屬環、軟板、載板等組成，其中芯片也就是傳感器部分，而“藍寶石”負責作為保護層（有廠商選擇其他材料做為保護層，成本相應會降低），金屬環作為指紋識別的觸發裝置。

射頻指紋

階段包含無線電波探測與超聲波探測兩種，原理與探測海底物質的的聲納類似，是靠特定頻率的信號反射來探知指紋的具體形態的。射頻指紋模塊技術是通過傳感器本身發射出微量射頻信號，穿透手指的表皮層去控測里層的紋路，來獲得最佳的指紋圖像。這一類指紋模塊最大的優點便是手指無需與指紋電路板相接觸，因而不會對手機的外觀造成太大影響?；谶@一點，射頻指紋模塊也成為了未來指紋識別的主要發展方向之一。

手機指紋識別原理及實現：

指紋識別的前提是要進行指紋采集，在采集方式上，目前主要分兩種：滑動式和按壓式。

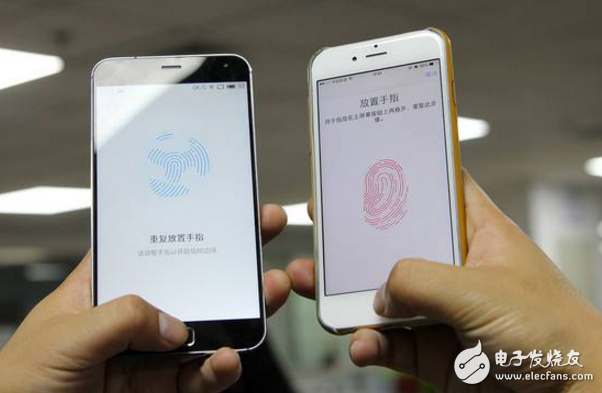

第一步：指紋采集

滑動式采集是將手指在傳感器上滑過，從而使手機獲得手指指紋圖像?；瑒邮讲杉哂谐杀鞠鄬ζ停铱梢圆杉竺娣e圖像的優勢。但這種采集方式存在體驗較差的問題，使用者需要一個連續規范的滑動動作才能實現采集成功，采集失敗的概率大大增加。某品牌手機曾經使用過這種采集方式，因滑動式采集存在的短板而受到詬病。

按壓式采集顧名思義就是在傳感器上按壓實現指紋數據采集，這種采集方式當然用戶體驗好一些，不過成本比滑動采集高，技術難度也相對高一些。此外，由于一次采集的指紋面積相對滑動式采集來說要小一些，就得多次采集，通過“拼湊”，拼出較大面積的指紋圖像。這就必須仰仗先進的算法，用軟件算法來彌補滑按壓式采集獲得的指紋面積相對偏小的問題，以保障識別的精確度。

第二步：指紋評估

在采集到指紋之后，然后對采集的指紋進行質量評估，不合格要再采一次，合格則對圖像進行增強和細化。

第三步：提取“特征”

經過處理后會依次得道二值化圖、細化圖和提取特征圖。在獲得比較清晰的圖像后，就開始對其進行特征提取。經過特征提取將數據存儲下來之后，就可以進行下一步匹配工作了。

第四步：指紋匹配

在匹配中要注意一點，那就是由于同一個手指的兩幅樣本圖像會因為手指的位移、偏轉、以及按壓時的力道不同而產生差異，這就使在匹配時要進行校準，通過特征點集校準等方式保障指紋識別的準確性。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
