硬件工程師基礎之FPC是怎么做的？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3884發布日期：2020-11-07 04:41【大中小】

FPC是怎么做的？

軟板和硬件把做法是一樣的，一層基板，蝕刻兩面線路。過孔也是機械鉆孔然后電鍍，外面也會覆蓋一層阻焊層。

如果要做多層FPC，就不像多層硬板一樣直接壓合了。拿一張紙，可以輕松彎折，如果拿一本書，在兩端固定的情況下，是沒有辦法彎折的。因?yàn)橥鈧?cè)的會被拉伸，內側的會被擠壓。所以FPC不能做得太厚，也不能像硬板一樣壓合起來。如果要做一根4層的FPC，最里面是一根2層的FPC，外面還有兩根單層FPC。在不會被彎折的兩端壓合起來，中間不壓合，是散開的。如果彎折，最里面的FPC會被彎出幾個褶皺出來。只有這樣才能保證多層FPC既能彎折又不會斷掉。

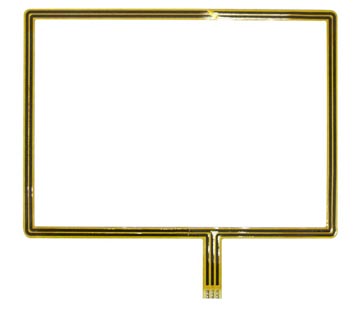

硬件FPC

柔軟的FPC上，是不能焊接元器件的，元器件都是硬的，不能跟著FPC去彎折。如果要焊接元器件，就要保證元器件區域的FPC不能被彎折，要是硬的。需要在這些區域下面加上“補強板”，補強是指補充強度的意思。用的比較多的是不銹鋼和玻璃纖維。把FPC粘在補強板上，這一塊就不會彎曲了，焊接了元器件也不會被彎掉。

已經有了FPC了，為什么還要軟硬結合板？

的確，F(xiàn)PC上也能焊接元器件，也能夠做到一部分硬一部分軟。所以能用FPC的時候就不要用軟硬結合板，太貴了。比FPC和硬件要貴幾倍。

FPC的弊病是，不適合做太多層，也很難做HDI（盲埋孔）這樣的高密度電路。像BGA封裝的芯片，一般都需要用1階或2階的HDI板才能夠把那么密集的引腳走線畫出來。通常情況下，大家會用硬板連接器 FPC的方式，設計HDI的硬板，把芯片放在硬板上，然后在PCB上設計連接器，再把FPC通過連接器連在PCB板上。這種其實也比軟硬結合板成本更低。

但是，連接器是要占空間的，并且不比芯片占的空間小，既占面積又占高度。于是需要用成本換空間的地方，軟硬結合板就會大顯身手。例如Airpods拆解中，可以看到整個耳機內部是一塊形狀復雜的軟硬結合板。我們之前做過一款智能戒指，也是用的軟硬結合板。

需要注意的是，硬板部分可以做4層6層8層，軟板部分只能做2層。

軟硬結合板，既能夠使用超小型的元器件，又能夠彎折，非常適合形狀復雜或需要彎曲的超小型智能產品。唯一的缺點，就是貴。

軟硬結合板是怎么做的？

軟硬結合板的設計流程和PCB沒什么太大區別，生產的流程和PCB也沒什么多大區別。先把內部2層FPC做好，然后再在外面做幾層硬板，最后把彎折區域外面的硬板去掉就可以了。

不過之所以軟硬結合板比硬板貴很多，主要還是因?yàn)榫唧w工藝更復雜，報廢率很高。
