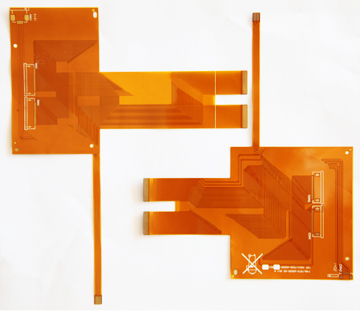

電池FPC之雙面FPC的制造工藝
FPC廠的材料絕大部分都是卷材，而帶通孔的電池FPC雙面FPC都無法用RTR工 藝，所以需要對材料進行片狀開料加工。
FPC的材料非常薄，因此也非常脆弱。所以軟板開料時特別需要注意對材料的防護。
如果量小，可采用手工裁剪。如果量大，就需要自動切片機來切 了。
.jpg)
開好的料，最好能用采用設備自動疊放整齊，這樣可以有效減少壓 坑、折痕、褶皺的問題的發生。
如果需要手工疊，記得一定要采用不易掉纖維的手套，最好是采用 乳膠之類的手套，防止材料表面污染。
如果所裁切的材料是覆銅板，請注意壓延銅的壓延方向。
一般的裁切機，可確保裁切尺寸精度達到±0.3mm之內。
還要提醒的一點是，軟板在制前設計，或者后續加工中，千 萬不要采用 開料邊框當做后工序的定位基準。
04 鉆孔
基材孔的加工 方法有NC鉆，機械沖，激光鉆，等離子蝕刻、化學蝕刻等。
理論上，NC鉆機目前可鉆出0.1mm以下的孔來。但從生產角度考慮，孔小于0.25mm時，成本就會大幅度上升，如果孔小于0.15mm時，其生產成本相當高，工藝難度大，不適于量產。
機械沖孔不是新技術，但有兩個問題制約著它：1）批量沖孔僅限于0.6～0.8mm；2）開料后加工孔階段，材料都很大，模具也大，費用太高，成本仍 然太高。
模具沖目前主要還是用在加工保護膜開窗和膠開窗方面。
其余的孔加工法，目前對于普通FPC廠的來說，尚屬于“天方夜譚”，所以這里就不細談了。
孔金屬化
FPC孔金屬化的過程，與PCB基本相同，因此在這里也不贅述。
我主要講講FPC在金屬化孔生產中需要注意的幾點：
1）FPC需要使用特殊夾具，確保在化學鍍銅缸中不被弄皺；
2）全板鍍銅時，也需要能很好固定FPC的夾具，以確保FPC不移動，能獲得良好的鍍層，且保證不把板弄皺；
3）如外發，最好發給有FPC生產經驗的廠，否則，會變成白老鼠。
圖形轉移
圖形轉移前，先要對銅箔表面進行清洗處理。主要是目的是為了保證銅表面清潔，減少蝕刻時造成斷線或者短路的機會。
一般工廠采用化學清洗和磨刷處理相結合的方式來處理。
但請注意，如果可以，應盡量減少處理次數和返工。FPC的基材實在是太脆弱了，每處理一次，基材受力后可能就會拉長一 次，這會引起后續加工中尺寸的變化。
