緩沖電路是吸收能量搞得電路，用于舒緩因電路電感造成的電壓尖峰。有時候，因為過流，過壓以及過熱，元器件會出現損壞。而過流保護的電路我們有保險絲，過熱有散熱器或風扇。
緩沖電路則用于限制電壓或電流的改變速率（di/dt或dv/dt）以及電路開關時的過壓。緩沖電路是電阻與電容的串聯，然后與晶體管或晶閘管這樣的開關相連，起到保護和提高性能的作用。開關和中繼間的緩沖電路也可以用來防止電弧產生。
在該項目，柔性線路板廠將告訴你緩沖電路是如何保護晶閘管免受過壓或過流影響的，整個電路由緩沖電路和晶閘管以及555定時器的頻率生成電路組成。
所需元器件

晶閘管TYN612
555定時器
電阻（47kΩx2,10kΩx2,1kΩx1，150Ωx1）
電容（0.01uF，0.001UF，0.1uFx2）
二極管1N4007
開關
9V電源
示波器（用于輸出確認）

電路圖

軟板廠將電路分為兩部分，電路的第一部分是555定時器組成的頻率生成電路。當555定時器以無穩態模式工作時，我們可以得到一個100kHz的脈沖。
電路的第二部分則用于獲取加入緩沖電路后晶閘管的開關特性。
晶閘管-TYN612
TYN612中的6代表著斷態重復峰值電壓，VDRM和VRRM為600V，而12代表著通態電流有效值IT(RMS)為12A。晶閘管TYN612可以用于過壓撬棍保護，電機控制電路，勵磁涌流閑置電路，電容點火和穩壓電路中。它的門極觸發電流IGT范圍在5mA到15mA。其工作溫度范圍在-40℃到125℃。

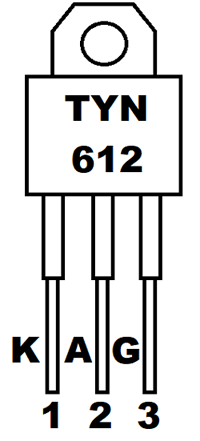

TYN612的引腳圖

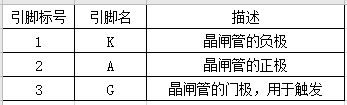

TYN612的引腳配置

緩沖電路的設計

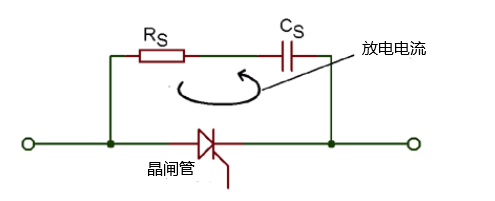

FPC廠知道，緩沖電路是電阻與電容的組合。電路中的電容則負責防止不必要的dv/dt來觸發緊張管。因為電路通電后，開關設備會產生一個瞬時的電壓。電容Cs起到短路的作用，也就使得晶閘管兩端的電壓為0。一段時間過后，電容Cs兩端的電壓慢慢增加。
那么電阻Rs起到什么作用呢？當晶閘管打開時，電容通過晶閘管放電，并發出Vs/Rs大小的電流。由于阻值很低，di/dt會過高可能會對晶閘管造成損壞。所以為了限制放電電流，此處用到了Rs。
緩沖電路的原理
電路被分為兩個部分。第一部分是555定時器組成的頻率生成電路，它的輸出用到晶閘管的門極。電路的第二部分用于檢查晶閘管有無緩沖電路下的開關特性。

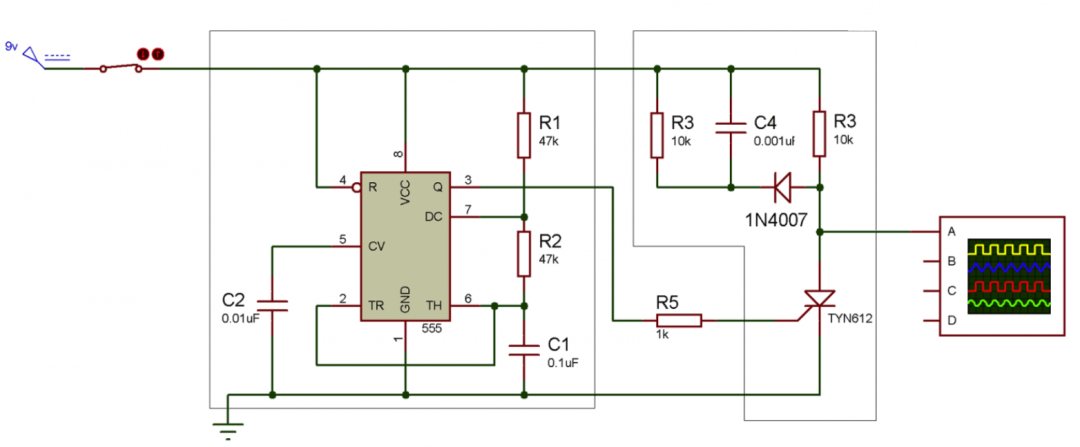

情況1：無緩沖電路

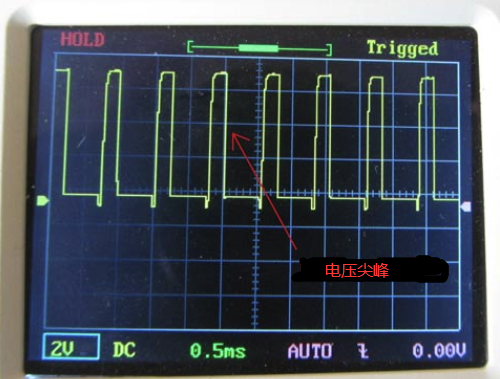

當無緩沖電路時，晶閘管的輸出見上圖，波形中會出現比較高的電壓尖峰。所以為了緩和電壓尖峰，我們需要用緩沖電路來避免設備因過壓或dv/dt的誤觸發受損。

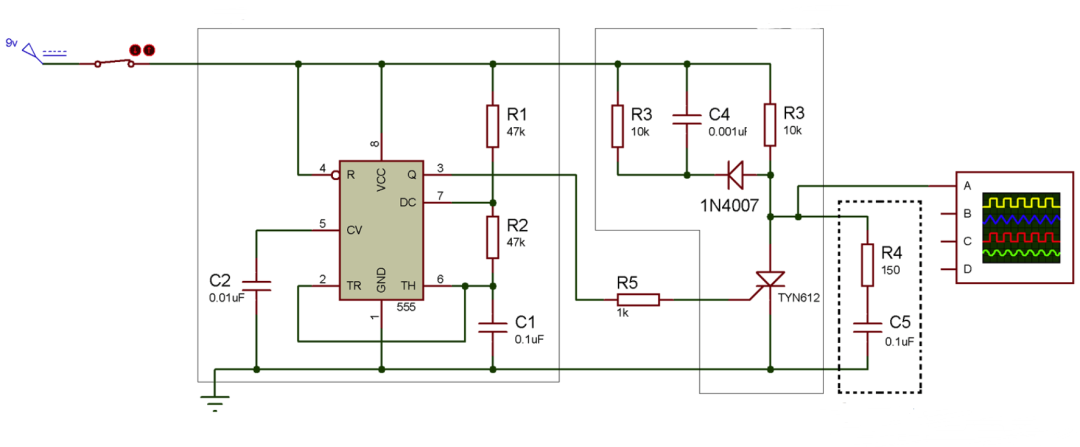

情況2：有緩沖電路

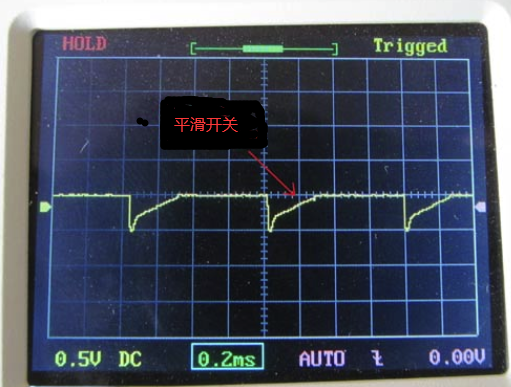

運用了緩沖電路后，它減少或緩和了波形上的電壓尖峰。因此，設備不會由于過壓而受到損壞，也將設備的dv/dt值降到最大值之下。
