做好指紋識別軟板需要明確設計目標

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3190發布日期：2020-12-10 10:33【大中小】

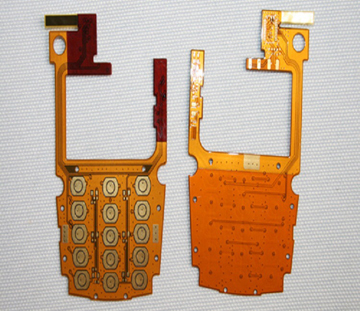

我們說做指紋識別軟板就是把設計好的原理圖變成一塊實實在在的柔性線路板，請別小看這一過程，有很多原理上行得通的東西在工程中卻難以實現，或是別人能實現的東西另一些人卻實現不了，因此說做好一塊軟板不難，但要做一塊好軟板卻不是一件容易的事情。

一定要要明確設計目標

接受到一個設計任務,首先要明確其設計目標，是普通的PCB板、高頻PCB板、小信號處理PCB板還是既有高頻率又有小信號處理的PCB板，如果是普通的PCB板,只要做到布局布線合理整齊，機械尺寸準確無誤即可，如有中負載線和長線，就要采用一定的手段進行處理，減輕負載，長線要加強驅動,重點是防止長線反射。

當板上有超過40MHz的信號線時，就要對這些信號線進行特殊的考慮，比如線間串?dāng)_等問題。如果頻率更高一些，對布線的長度就有更嚴格的限制，根據分布參數的網絡理論，高速電路與其連線間的相互作用是決定性因素，在系統設計時不能忽略。隨著門傳輸速度的提高，在信號線上的反對將會相應增加，相鄰信號線間的串?dāng)_將成正比地增加，通常高速電路的功耗和熱耗散也都很大，在做高速PCB時應引起足夠的重視。

當板上有毫伏級甚至微伏級的微弱信號時，對這些信號線就需要特別的關照，小信號由于太微弱，非常容易受到其它強信號的干擾，屏蔽措施常常是必要的，否則將大大降低信噪比。以致于有用信號被噪聲淹沒，不能有效地提取出來。

對板子的調測也要在設計階段加以考慮，測試點的物理位置，測試點的隔離等因素不可忽略，因?yàn)橛行┬⌒盘?hào)和高頻信號是不能直接把探頭加上去進行測量的。
