軟板折斷兩大原因分析

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：2909發布日期：2022-01-10 10:48【大中小】

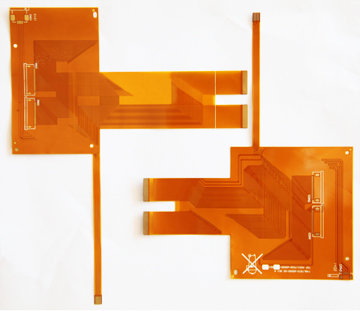

軟板折斷兩大原因分析
要知道這兩個原因還得幾個專業角度來分析、hinge空間要留的夠、軟板不能太硬了。
1.軟板太短。
2.材料太硬，換軟一些的材料可能回好一些，10 萬次翻折不是問題。

還有一點，折斷是初期的問題，這個問題小編個人認為不是很難的，最要命的是軟板響，排除軟板與過孔的干涉，各位對于軟板響有什么好的辦法？軟板帶來的問題一般有幾種：斷裂導致lcd不顯示和翻蓋異音；對于斷裂，大多是設計長度偏短，另外穿軟板處的孔間隙結構設計不太合理導致，翻蓋異音很多時候都是軟板和殼子壁接觸刮擦發出，總之軟板要反復不斷的嘗試幾次才能設計到位，最好用透明殼子，或者把殼子剪開，多觀察，然后作出設計改進才行。
　當然了，有的廠商講開始打樣的時候沒有問題，后來量產有問題，就一定要看看是否為材料的問題了
　?。ㄒ唬?先分析斷裂的軟板圖片可以看出：
　　 1.斷裂處為軟板外層的電磁屏蔽層
　　 2.由圖中可以看到在搖擺區此層從產品背面折過來，故判斷此層為另外制作，然后貼合于軟板產品之上的
　?。ǘ?斷裂原因推測：
　　 1.屏蔽層為整面實銅，其硬度很大，導致加大在搖擺過程中斷裂的可能性。
　　 2.屏蔽層為另外貼合于軟板上，與軟板產品并非一個緊密的整體，在搖擺過程中將會偏離原先設定的折彎方向，從而可能導致應力過于集中，而出現斷裂。
　　(因此排除lbmouse所說的軟板材料問題為斷裂直接原因,另外對于結構上的問題因無相應信息，暫不討論)
　?。ㄈ┙ㄗh：
　　 1.在斷裂處纏繞膠帶捆綁于軟板，增加其與軟板的緊密性。
　　 2.將屏蔽層銅面改為網格，降低硬度。
1. 長期建議：
　　對于軟板搖擺區的屏蔽層使用印刷或涂布導體的制作方法，或者貼合專用于軟板電磁屏蔽的導電布，將完全避免出現屏蔽斷裂的問題，并且成本上也不會增加。
　　軟板可以設計一條防撕裂線，韓國手機都有撕裂線。上次我公司手機轉國內生產，國內廠家開始老出問題，后來加了撕裂線就一點問題都沒有。還有DOME外包一層保護膜，可以防止受潮和進灰塵!

　　將軟板的銅層改為銅網,增加軟板的撓度,應該可以解決，但是對于捆綁一事，建議為不得已而為之。對于本圖的斷裂我個人認為注意為拉扯所致，就是軟板過短，還有就是軟板過孔的問題，主要是膠殼的機構問題。我們現在用過銀漿印刷，可以使軟板變薄些，效果也是不錯的，10萬次ok!
　　此出做簍空結構，參考手機主板的彎折處。
　　這是翻轉時扭拉造成的,應將圖示中(右)B-B處的軟板向中間移,加長扭轉變形的長度,可以減小斷裂的可能性。
　　軟板屏蔽現在很多有用鋁箔的，翻蓋會好過些；
　　軟板設計我覺得最主要應該是減少應力集中，圓角是一定要盡可能的大，很多案例都是在軟板的內圓角斷裂，加大圓角都會有較大改善，過軸的兩端不要有明顯的應力產生（就像前面有人講過連接器不要太靠近轉軸引出部位，軟板兩端的粘結層會產生很大的扭力）；
　　軟板還有自身的扭力，過軸部分軸向長度長一些會消弱自身的扭力，但太長會有明顯的層與層之間的拍打聲；
　　軟板的供應商也是很重要的一環，在軟板銅線上就有電解銅，壓延銅等，其中電解銅的壽命比較低，可能會影響測試；
　　軟板的長度模擬很重要，后期的失效部件的分析盡量能一步到位就好了。
　　其實軟板壽命跟機殼結構也有關系。因?yàn)榻?jīng)常需要活動，而機殼內空間有限，軟板難免會與堅硬的機殼接觸。翻蓋的還沒這么明顯，華蓋手機則不然。
　　質量和價錢是不可分割的。但軟板單個價值相對低廉，但其板載的原器件可不便宜，另外如果保修期內壞損，保修費用也比軟板價值要高許多了
